1.调入模型、创建坐标系

（1）打开模型打开附盘中的“\操作范例\工具外壳凹模.elt”文件。

（2）新建坐标系单击【基准】-【基准坐标系】-【几何中心】选项，弹出图8-1所示的【特征向导】对话框，按住左键框选所有的曲面，单击中键，在零件表面出现图8-2a所示的选择点。选取零件上表面中间的点作为新建坐标系的坐标原点。

【坐标系原点】：【上表面中间】；

【包容盒】：【不创建】。

单击【特征向导】对话框中的【坐标系旋转】按钮，弹出图8-2b所示的对话框，输入X轴的旋转角度【180】。

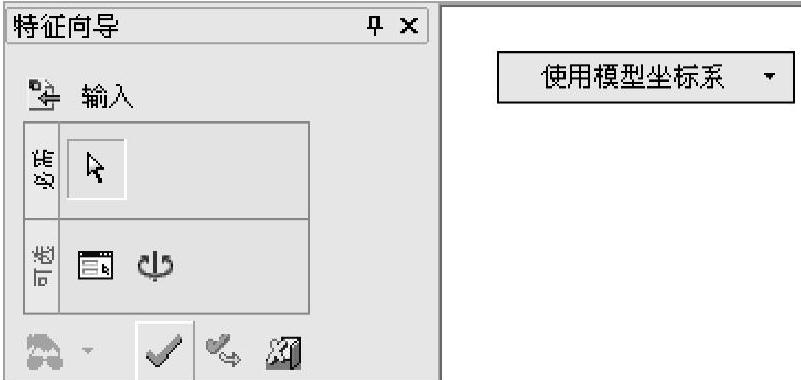

图8-1 特征向导

【X轴】=【180】；

【Y轴】=【0】；

【Z轴】=【0】。

（3）调入模型单击【文件】-【输出】-【到加工】选项，系统弹出图8-3所示的【特征向导】对话框，在绘制区选择上一步创建的坐标系，然后单击【】按钮。零件的加工方位如图8-4所示。

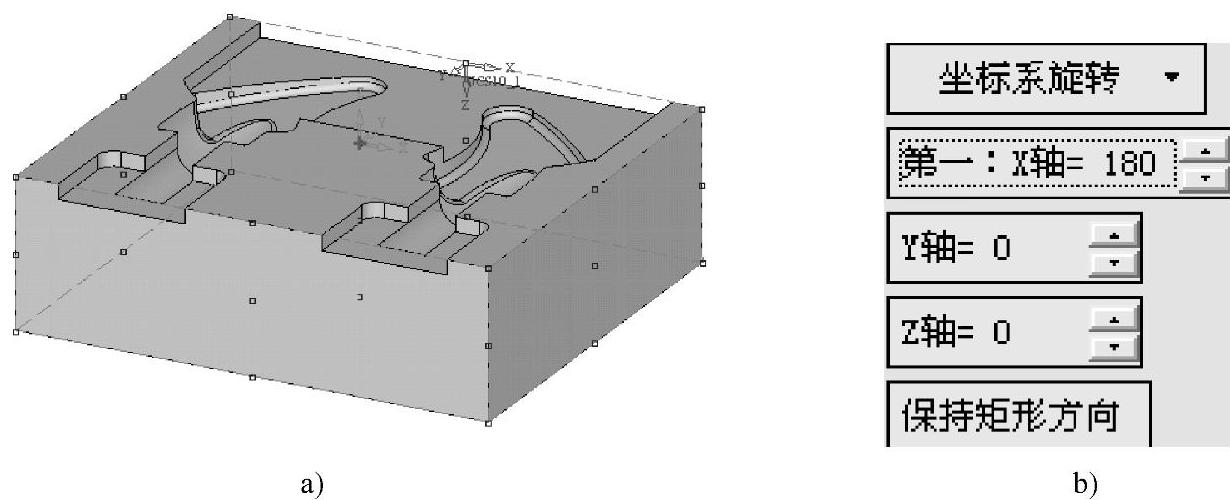

图8-2 新建坐标系

a）坐标原点 b）坐标系旋转

图8-3 【特征向导】对话框

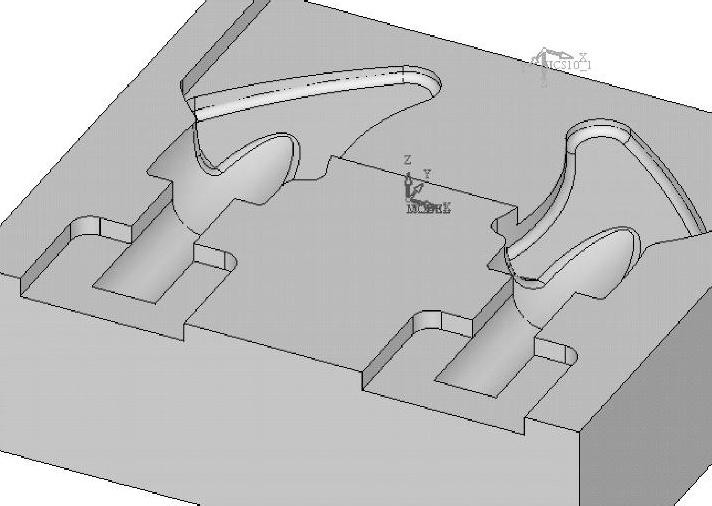

图8-4 零件加工方位

2.创建刀具

在【加工向导】工具栏中单击【刀具】选项，弹出【刀具和卡头】对话框，按表8-2所示数据设置刀具参数。设置好的刀具如图8-5所示，单击【确定】按钮创建刀具。

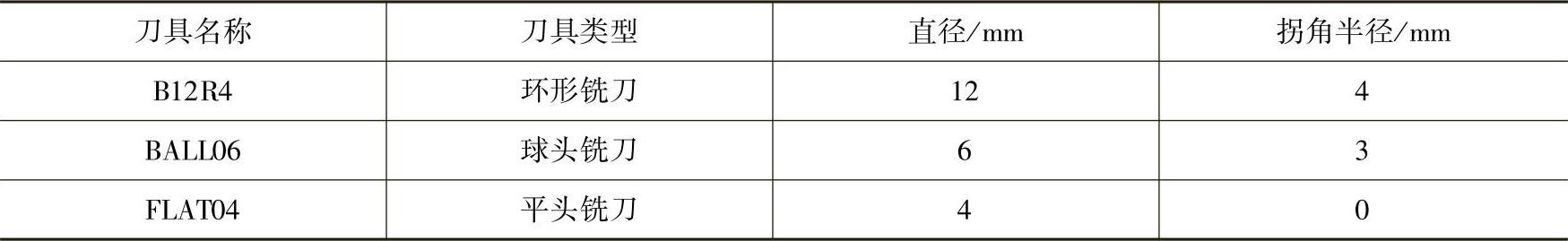

表8-2 刀具表参数

图8-5 创建刀具

3.创建刀路轨迹

在【加工向导】工具栏中单击【创建刀路轨迹】选项，在弹出的【创建刀路轨迹】对话框中设置参数，如图8-6所示。单击【】按钮创建刀具路径。

4.创建零件和毛坯

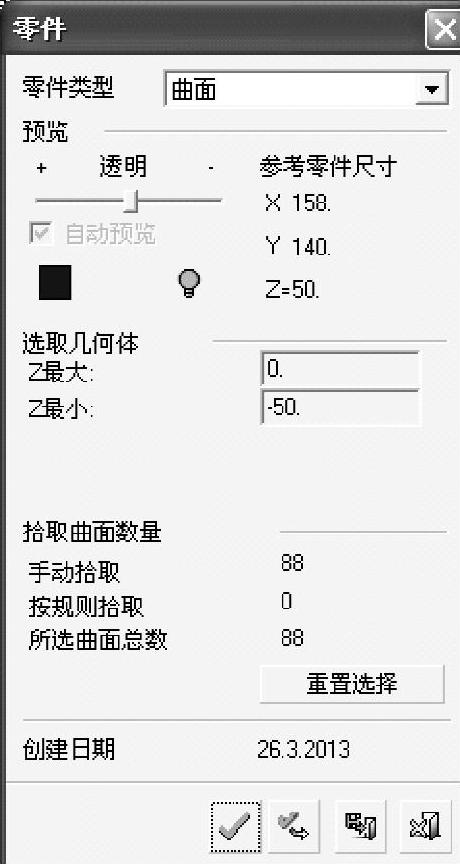

（1）创建零件在【加工向导】工具栏中单击【创建零件】选项，在弹出的【零件】对话框中设置参数，如图8-7所示，然后单击【计算并关闭】按钮计算零件。

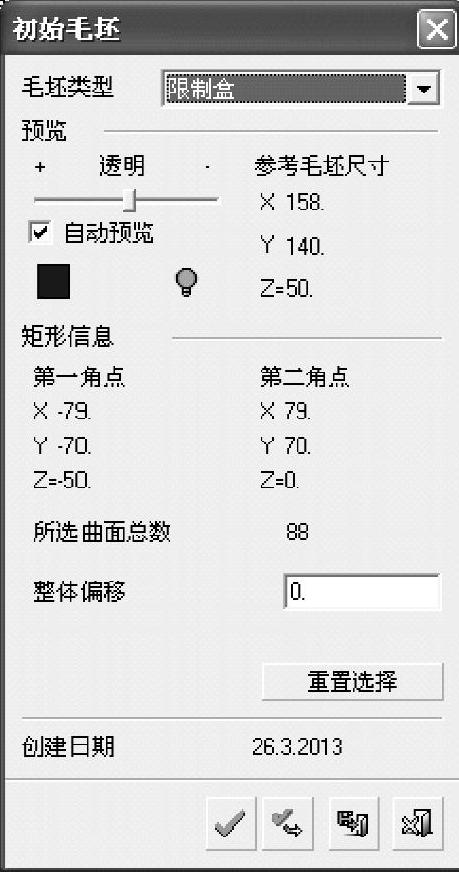

（2）创建毛坯在【加工向导】工具栏中单击【创建毛坯】选项，系统弹出【初始毛坯】对话框，设置【毛坯类型】为【限制盒】，如图8-8所示。单击【计算并关闭】按钮计算毛坯。

图8-6 创建刀具轨迹

图8-7 创建零件

图8-8 创建毛坯
