我国物理所的Wei Gong等人用Ar气蒸发法制备了Fe、Co和Ni不同粒径的纳米粒子，并利用振动样品磁强计和磁秤测定了各自的饱和磁化强度Ms和矫顽力Hc。从图8-13可以看到，随着粒子平均粒径的减小，粒子的饱和磁化强度降低。作者将这种现象归因于纳米粒子表面氧化变为顺磁层。而矫顽力的变化相对比较复杂，从图8-13中可以看到，每一种粒子都有一个特征粒径，即Fe、Co、Ni粒子分别在21 nm、20 nm和32 nm处存在最大的矫顽力。......
2023-06-20
纳米膜磁化强度和矫顽力分析
【摘要】：Ingvarsson等人用溅射法制备了不同厚度的Ni81Fe19、Co90Fe10和Ni65Fe15Co20三种材料的合金膜，并利用振动样品磁强计测量了样品的磁学参数，得到了磁矩、磁化强度、矫顽力和各向异性场与膜厚的关系。在所研究的厚度范围内，NiFe纳米合金膜的矫顽力Hc、各向异性场Hk与膜厚基本无关，为一定值；NiFeCo膜的矫顽力Hc与厚度无关，而各向异性场Hk随膜厚的降低而减小；而CoFe膜的矫顽力Hc、各向异性场Hk随膜厚变化明显，当膜厚减小时都出现明显的降低。
Ingvarsson等人用溅射法制备了不同厚度的Ni81Fe19、Co90Fe10和Ni65Fe15Co20三种材料的合金膜，并利用振动样品磁强计测量了样品的磁学参数，得到了磁矩、磁化强度、矫顽力和各向异性场与膜厚的关系。测试结果表明，所有合金膜的磁矩都与膜厚呈正比关系，计算出的磁化强度与膜厚的关系如图8-16所示：三种合金的磁化强度在膜厚大于3 nm后趋于稳定；低于3 nm的情况下，CoFe和NiFe膜都随着膜厚的降低而降低，但NiFeCo膜的变化不大。图8-17为三种合金膜的矫顽力Hc和各向异性场Hk与膜厚的关系，各向异性场是由磁滞回线并考虑到样品的硬轴（hard axis）在磁化达到饱和时的磁场值估算出来的。在所研究的厚度范围内，NiFe纳米合金膜的矫顽力Hc、各向异性场Hk与膜厚基本无关，为一定值；NiFeCo膜的矫顽力Hc与厚度无关，而各向异性场Hk随膜厚的降低而减小；而CoFe膜的矫顽力Hc、各向异性场Hk随膜厚变化明显，当膜厚减小时都出现明显的降低。
图8-16 三种合金膜的磁化强度与膜厚的关系［31］

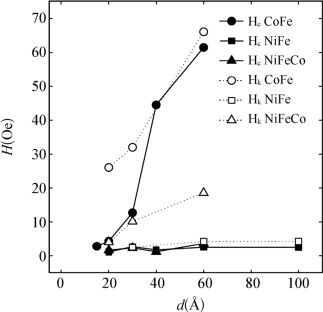

图8-17 三种合金膜的矫顽力Hc和各向异性场Hk与膜厚的关系［31］
此外，Wang等［32］对NiFeCo膜，Scheck等［33］对Co、Ni和FeNi合金膜，Sanders等［34］对CoPtCr和Co NiCr纳米合金膜，Hadjipanayis等［35］对SmCo、SmCoCu和SmCoNi纳米合金膜的磁性都进行了一定的研究，但得出的变化规律不尽相同。
有关纳米材料与结构测试方法的文章
- 详细阅读
-
一维纳米材料的磁性强度和矫顽力分析详细阅读
图8-14Fe、Co和Ni纳米线的饱和磁化强度与温度的关系［24］注：点线、虚线和实线对应的纳米线直径为5.5、10和27 nm图8-15Fe、Co和Ni纳米线的矫顽力Hc与纳米线直径的关系［24］此外，Gobert、Prados、Mühl、Karmakar等人分别对碳纳米管包覆的Fe纳米线，Zeng等人对Co、Ni纳米线的矫顽力和磁化强度都进行了相关的测量，具体结果可查阅文献［25-30］。......
2023-06-20
-
纳米定位和测量技术概述详细阅读
X射线干涉法的测量分辨率可达0.005 nm，测量精度可达0.01 nm，测量范围为200μm［3］。表2-1列出了几种可实现纳米分辨率的测量仪器或方法，可以看出，在纳米分辨率的情况下，前7类仪器仅可用于小量程（＜mm）的精密位移测量，其中，扫描显微镜主要用于原子级的物体表面形貌分析，只有激光干涉仪和光栅测量法是毫米以上量程的两种主要精密测量手段。......
2023-06-20
-
纳米压痕仪的结构分析详细阅读
图6-19为一个商品化的纳米压痕仪及其工作原理。目前，各种商业应用的纳米压痕仪原理基本相同，它们的差别主要表现在力的加载方式和位移的测量方式上。图6-19压痕仪的结构及内部结构根据前面的介绍，目前的纳米压痕仪的工作模式有两种：普通模式和连续刚性测量模式。压头在纳米压痕仪中是一个重要的部件，测试时需要选择合适的压头。是纳米压痕试验另一个常用的压头。球形压头的初始接触应力小，仅产生弹性变形。......
2023-06-20
-
离子交换膜的作用机理分析详细阅读
离子交换膜是电渗析器的重要组成部分，它是一种具有选择透过性能的高分子片状薄膜。因此实用的离子交换膜应具有以下的基本要求。离子交换膜的选择性透过机理和离子在膜中的迁移历程可由膜的孔隙作用、静电作用、和在外力作用下的定向扩散作用等说明。脱盐用的离子交换膜孔径多在几个至20。扩散作用依赖于膜内活性离子交换基和孔隙的存在，然而离子的定向迁移是外加电场力推动的结果。......
2023-06-19
-
纳米材料形貌分析方法详细阅读
材料的形貌尤其是纳米材料的形貌是材料分析的重要组成部分，材料的很多物理化学性能是由其形貌特征所决定的。对于纳米材料，其性能不仅与材料颗粒大小有关，还与材料的形状有着重要关系。透射电镜具有很高的空间分辨能力，特别适合纳米粉体材料的形貌分析。......
2023-06-20
-
纳米磁性材料磁矩特性分析详细阅读
体材料中金属元素Fe、Co和Ni是最通常的铁磁性金属元素，它们具有很高的原子固有磁矩。当纳米材料的尺寸接近原子级别时，原子的固有磁矩是否会改变成为研究纳米材料磁性的一个重要前提。1997年，Billas等人报道了Fe、Co、Ni三种铁磁元素原子团的磁矩。图8-11所示为Fe、Co、Ni原子团簇单个原子平均磁矩与原子团簇中原子数N的关系。Fe的测试温度为120 K；Co和Ni的测试温度为78 K；图中点为实验数据，虚线为块体的原子磁矩。......
2023-06-20
-
DLC膜对摩擦损失的影响分析详细阅读
图4.34DLC膜混合润滑损失的影响关系图4.34DLC膜混合润滑损失的影响关系图4.35镀膜对油膜厚度的影响由图4.35可以看出，对于DLC镀膜表面，油膜厚度要小于未镀膜的油膜厚度。其中一个主要原因是镀膜后微凸体接触载荷在平衡径向压作用力的作用减少，另外一个原因是DLC在边界润滑条件下表面摩擦系数仅是未镀膜表面摩擦系数的68%。镀膜对油膜摩擦力影响较小，镀膜对微凸体摩擦力较大。......
2023-06-23
相关推荐
