磁秤的结构和原理介绍
【摘要】：抗磁和顺磁磁化率的测量常采用磁秤法进行测量。磁秤包含Faraday秤、Kapitza秤、Quinke秤、Rankine秤、Gouy秤等多种形式，结构也不尽相同，但测量的原理是相同的。现以一种常用的磁秤为例介绍其结构和测量原理。磁秤的结构如图8-3所示，1-分析天平；2-样品；3-能够产生不均匀磁场的强电磁铁；4-电加荷系统构成。图8-3磁秤结构［1］磁秤结构磁场梯度分布样品2放在磁极的间隙中。由线圈电流值的大小确定F的大小，并代入式（8-7）中，即可求出磁化率χ。
抗磁和顺磁磁化率的测量常采用磁秤法进行测量。磁秤包含Faraday秤、Kapitza秤、Quinke秤、Rankine秤、Gouy秤等多种形式，结构也不尽相同，但测量的原理是相同的。现以一种常用的磁秤为例介绍其结构和测量原理。

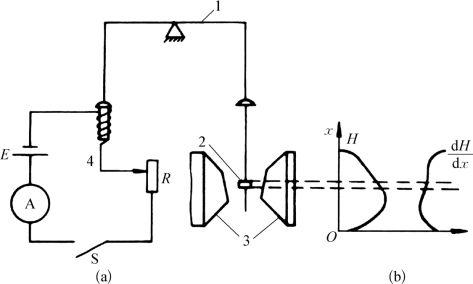

磁秤的结构如图8-3（a）所示，1-分析天平；2-样品；3-能够产生不均匀磁场的强电磁铁；4-电加荷系统构成。电磁铁的极头具有一定的坡度，形成一个不等距的间隙，进而产生一个不均匀的磁场，间隙中沿着x方向的磁场强度H可用实验方法测定，如图8-3（b）所示。从磁场强度曲线便可确定磁场变化梯度
曲线。
图8-3 磁秤结构［1］
（a）磁秤结构 （b）磁场梯度分布
样品2放在磁极的间隙中。由于样品所处的磁场是不均匀的，当样品被磁化后将沿着x方向受到一个作用力F，如为顺磁则F向下；抗磁则F向上。F的大小取决于磁性的强弱，并与磁化率具有如下的关系
式中V为样品的体积；χ为磁化率；μ0为真空磁导率。样品放于天平的一端，另一端则悬挂一个铁心，铁心置于线圈中。测量时，调整线圈通过的电流使其产生对铁心的吸引力与F相等时，即达到平衡状态。由线圈电流值的大小确定F的大小，并代入式（8-7）中，即可求出磁化率χ。
