单壁碳纳米管的拉曼光谱分析
【摘要】：单壁碳纳米管由于其结构比较简单，已经成为拉曼光谱的理论和实验研究的重点。单壁碳纳米管的Raman光谱是表征碳纳米管特性的有效工具，从拉曼光谱结果可以获得较多的信息，如可获得碳纳米管的直径和长度、结构缺陷的多少、掺杂状态等信息，还可接近定量地了解金属性和半导性碳纳米管的相对含量。图5-13为一个典型的单壁碳纳米管的拉曼光谱图，图5-14为单壁碳纳米管的RBM和G带振动模式对应的碳原子振动方式。
碳材料在自然界存在多个同素异形体结构，如金刚石、石墨和无定形碳等。在纳米领域，富勒烯、碳纳米管和石墨烯等分别是以球、管和片状的形态存在的碳材料。首先，碳的各种同素异形体都有其特征的拉曼光谱。如石墨在1 580 cm-1附近有一个强的谱带，对应两个拉曼活性的E2g振动模之一，即晶格中相邻碳原子的反向运动；金刚石则在1 335 cm-1处出现唯一的尖峰，对应于sp杂化的C—C单键的伸缩振动；多壁碳纳米管的一级拉曼光谱与石墨类似，在1 574 cm-1处出现E2g峰，并且存在稍微的宽化；单壁碳纳米管在200 cm-1附近出现呼吸振动模式，而在富勒烯中，C60对应的峰出现在487 cm-1和1 459 cm-1；等等。
单壁碳纳米管由于其结构比较简单，已经成为拉曼光谱的理论和实验研究的重点。较多的理论研究成果表明，单壁碳纳米管有15或16种拉曼活性振动模，确切数量取决于其构型；不过一般只有其中的3种活性振动模会得到较大的共振增强：①径向呼吸模（Radial Breathing Mode，RBM）：100～400 cm-1，对应于石墨中垂直平面的零能量振动模，与碳纳米管的直径相关；②D模（Defect-related Mode）：1 250～1 350 cm-1，对应样品中的杂质和缺陷；③G模（Graphite-like Mode）：1 500～1 750 cm-1，对应石墨中的切向伸缩振动（如图5-14所示）。单壁碳纳米管的Raman光谱是表征碳纳米管特性的有效工具，从拉曼光谱结果可以获得较多的信息，如可获得碳纳米管的直径和长度、结构缺陷的多少、掺杂状态等信息，还可接近定量地了解金属性和半导性碳纳米管的相对含量。图5-13为一个典型的单壁碳纳米管的拉曼光谱图，图5-14为单壁碳纳米管的RBM和G带振动模式对应的碳原子振动方式。
图5-13 单壁碳纳米管的拉曼谱图［11］

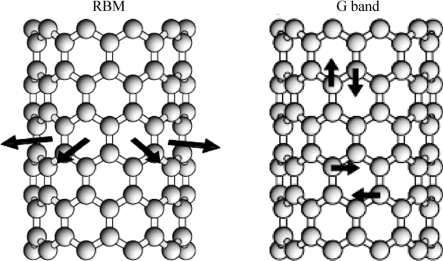

图5-14 单壁碳纳米管的RBM和G—带振动模式对应的碳原子振动方式［12］
理论计算表明，单壁碳纳米管所有在400 cm-1以下一级拉曼峰都与其直径密切相关，其中全部碳原子都作同径向运动的A1g模式（即呼吸模式，RBM）最为明显。在实际实验中，常根据径向呼吸振动峰的位置来确定单壁碳纳米的直径，两者之间的关系可由以下经验公式描述
式中，d为以纳米为单位的单壁碳纳米管的直径；ω为以cm-1为单位的径向呼吸振动峰的位置。当单壁碳纳米管团聚形成团簇时，由于管与管之间的相互作用，径向呼吸振动峰会向高波数移动约6～20 cm-1。
此外，根据Kataura曲线［13］，对于同一直径的碳纳米管，当使用激光光源的能量不同时，发生共振的碳纳米管的导电特性不同，在得到的Raman光谱中呼吸模式（RBM）中同一频率下的峰值和形状会有所差异。例如，当采用514.5 nm的激光光源（能量为1.58 eV）时，频率在160～200 cm-1和200～300 cm-1的共振峰分别来自半导性和金属性碳纳米管。设η为金属性碳纳米管和半导性峰（图5-15中阴影部分）的面积比，计算出各个样品的η值，即可利用下式估算出分离后金属性碳纳米管的含量

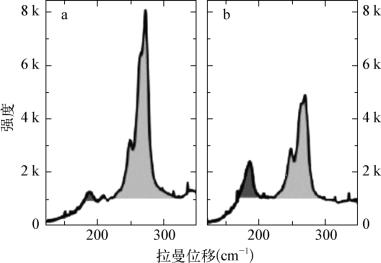

图5-15 金属性（浅灰部分）和半导性（深灰部分）单壁碳纳米管Raman光谱中的呼吸模式［14］
式中，ηref为分离前碳纳米管原料的参考η值，ηsample为分离后碳纳米管的η值，Ns／Nm为半导性和金属性碳纳米管的理论比值，可近似为2。
另外，位于1 560～1 600 cm-1左右的G模式也可定性对比同一原料处理前后金属性碳纳米管的含量。碳纳米管的G峰由G＋（1 590 cm-1）和G-（1 570 cm-1）两部分组成。其中，G＋对应于碳原子的轴向振动，其频率与碳纳米管的掺杂相关；G-对应于碳原子的径向振动，其形状［如图5-16（a）所示］取决于碳纳米管是金属性（Breit-Wigner-Fano线形）还是半导性（Lorentzian线形）。从图5-16（b）中可以看到，ωG-只取决于碳纳米管的直径和导电特性，而与螺旋角θ无关。因此这一位置的Raman光谱只能作为RBM模式结果的一个补充。
图5-16 G模式定性对比
（a）不同类型碳纳米管Raman光谱的G模式［15］ （b）G模式所处的频率与碳管直径的关系［16］
