1.长度的定义
中国古代哲学家韩非子(公元前280—233)曾说:“凡物之有形者,易裁也,易割也。何以论之?有形,则有短长,有短长则有大小。”由此可见,物质是有大小之别的。这就需要定义一种长度单位来衡量物质的大小。米(m)是最常用的一种长度单位,我们知道,人的高度通常在1~2 m之间,学校操场的长度为400 m……但随着人类对客观世界认识的深入,长度的概念也在不断扩展:小到构成物质的电子(10-18 m),大到浩瀚的宇宙天体(1023 m)。因此,除了米之外,还有一系列的长度单位,为了对这些单位之间实现换算及简单的描述,我们定义了不同的符号,见表1-1。
纳米(nanometer)也是一种长度单位,计为nm。前缀“nano”来源于希腊语“nanos”,是“矮小”的意思。1纳米等于十亿分之一米(1 nm=10-9 m)。
金原子的直径为0.1 nm;单壁碳纳米管的直径为1~2 nm;双螺旋DNA的直径约为3 nm;艾滋病毒(HIV)的直径约为100 nm[1]……

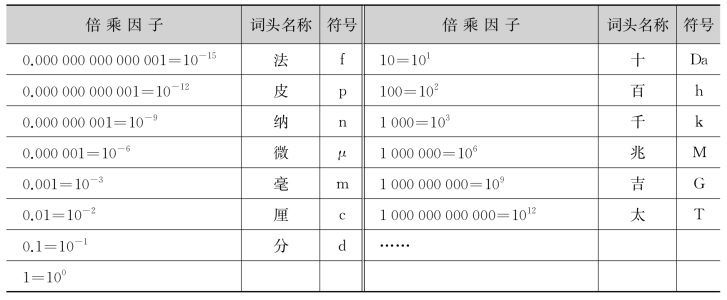

表1-1 单位换算进制
2.纳米材料的定义
材料是指可以用来制造有用的构件、器件或物品的物质。材料构成了我们的客观世界,也为人类提供了衣食住行的最基本的保障。为了能更好地改造世界和改善人类的生活,大量的普通工人和科学家都在探索材料的产生、性能及应用。可以说,材料的发展取决于社会生产力和科学技术的进步,同时又可促进社会和科学技术的进一步发展。
所谓纳米材料,是指在一维、二维或三维的空间始终处于1~100 nm范围内的晶体或非晶体。其性质完全不同于常规材料,通常具有某些特异的性能。实际上,纳米材料的尺度划分并不是很严格。在考虑其是否属于纳米材料时有两点要考虑具体如下。
一是临界尺寸。就是当颗粒大小减到这一特定尺寸后,材料的性能会发生突变,与同样组分的常规材料性质不同,这个尺寸就是临界尺寸。值得注意的是,同一种性能的不同纳米材料的临界尺寸会有较大差异,而同一纳米材料的不同性质的临界尺寸也不尽相同。
二是纳米结构材料。它是以尺寸效应为特征的材料,不具备明确的微小尺度,可能表现为宏观材料,但其性质和应用却具有纳米效应。
其实纳米材料并不是近代才有的新概念,在很早以前就已经有纳米材料的存在。例如中国古代字画之所以历经千年而不褪色,是因为所用墨的主要成分是纳米碳黑;古代铜镜之所以明艳照人,是因为铜镜表面覆盖的防锈层是纳米氧化锡颗粒。在当时的条件下,人们并不知道纳米材料的概念,更没有手段去研究、分析这些材料。到了近代,随着人类科学技术的进步,才真正认识了纳米材料及其性能,并提出了纳米材料和纳米科技的概念。现在,人们已经以纳米材料为开端,发展出以纳米材料为基础的一门学科——纳米科学与技术,并衍生出纳米化学、纳米物理学、纳米电子学、纳米生物学等学科。而由此派生出纳米技术、纳米工艺等新的工艺技术,相应地又为纳米材料的发展提供了科学基础,进一步推动了纳米材料的发展。
