【摘要】：交流电流的测量分电流表直接接入法和经电流互感器间接接入法两种。换相开关打在A、B或C档位，则电流表分别指示A、B、C相电流。

交流电流的测量分电流表直接接入法和经电流互感器间接接入法两种。

1.电流表经互感器接入（见图5-3）

pagenumber_ebook=247,pagenumber_book=236

图5-3　电流表经互感器接入

（a）单只电流表；（b）V形接法；（c）Y形接法

图5-3（a）适用于三相负载平衡电路。

图5-3（b）适用于负载平衡或不平衡的三相三线制电路。A相电流由A相电流表指示；C相电流由C相电流表指示；B相电流表接在A、C相电流表连接点与两电流互感器连接点之间，由三相交流电路基本定律可知，电流，可见此电流表指示值为A相和C相电流的矢量和，即为B相电流值。

图5-3（c）适用于有单相照明负载时，负载不平衡的三相四线制电路。

2.电流表经互感器和换相开关接入（见图5-4）(https://www.chuimin.cn)

pagenumber_ebook=248,pagenumber_book=237

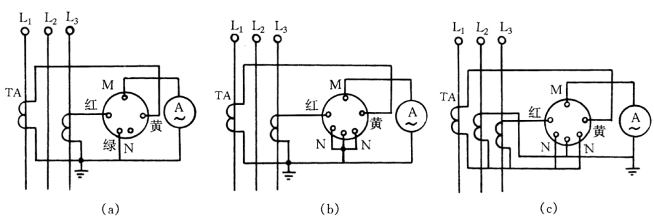

图5-4　电流表经互感器和换相开关接入

图5-4（a）和（b），换相开关可采用LW2-7、7/F4-8X-A型。换相开关打在A、B或C档位，则电流表分别指示A、B、C相电流。

由于电流互感器二次侧不允许开路（且必须可靠接地），所以测A相电流时，需通过换相开关触点将C相电流互感器二次侧短路；测C相电流时需将A相电流互感器二次侧短路。

电流互感器二次侧不允许开路的原因是：如果开路，则二次侧电流为零，因而不能产生磁通去抵消一次侧绕组磁通的作用，结果互感器铁芯中磁通大增，使铁芯饱和，这样不但使互感器准确度降低，而且由于互感器一次侧绕组匝数很少，二次侧匝数很多，二次绕组两端将感应出很高的电势，会威胁人身和设备的安全，同时还可能因发热严重而烧坏互感器。

图5-4（c），换相开关可采用LW2-8、8、8/F4-8X-A型。注意：测量每一相电流时都需要经换相开关触点将其余两相的电流互感器二次侧短路。

图5-4（a）的工作原理：当换相开关旋转到黄与M接通，绿与红接通时，测A相电流；当黄与绿接通，红与M接通时，测C相电流；当黄与M、红接通时，测B相电流。

图5-4（b）的工作原理：当换相开关旋到黄与M接通，红、绿与N接通时，测A相电流；当红与M接通，绿、黄与N接通时，测C相电流；当红、黄、M与N接通时，测B相电流；当红、黄、绿与N接通时，开关处于空档。

图5-4（c）的触点工作顺序同图5-4（b）。
