如何制作实用的消磁器？
【摘要】：图4-34一种简单的消磁器2.线路之二线路如图4-35所示。若用于较大物件的消磁，则可根据具体情况自制；双向晶闸管V的额定电流视消磁器功率的大小而定，如通过线圈的电流为8A，则V可选用10A、600V；指示灯H一般选用15W小型白炽灯泡。图4-35另一种消磁器线路
1.线路之一
将一只带有山型铁芯的废旧接触器或继电器拆开，把线圈置于山型铁芯内，用纱布包扎好，并将线圈而引线用导线引出，通上220V市电，即可作消磁器，如图4-34所示。也可用可拆变压器（如电子管收音机的6P1输出变压器等）将一字形铁芯拆去即可。为了安全，变压器外面用纱布包扎好。
使用时，将消磁器铁芯开口面对准欲消磁的物品数厘米（若用于彩色电视机荧光屏消磁，可对准屏面），通电后，由外向内旋转几圈，然后缓慢移出1m以外，被磁化的物品即可去磁。
该消磁器可用作对录音机磁头、钟表零件、磁带、工具、小物件，以及彩色电视机荧光屏等消磁。
类似方法，还可以直接用电子管收音机电源变压器或荧火灯镇流器工作时产生的漏磁进行消磁。即将欲消磁的物品靠近通电的变压器或镇流器（尽可能近些），停留1～2min，然后缓慢移开1m以外即可。如反复几次，效果更好。

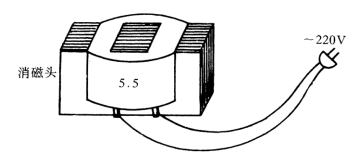

图4-34 一种简单的消磁器
2.线路之二
线路如图4-35所示。该消磁器功率可以做得较大，可用来对电磁离合器和接触器等进行消磁。
工作原理：合上电源开关QS，调节电位器RP，使其值从大到小变化，双向晶闸管V的导通角便从小到大变化，当RP调到最小值时，V完全导通。与此同时，消磁头L的电压也从低到高（约210V）变化，它所产生的交变磁场也从弱到强变化。然后用将电位器RP阻值增大的方向缓慢调节，晶闸管V的导通角越来越小，磁场也逐渐减弱，从而使消磁件的剩磁消除。如反复几次，效果更好。
指示灯H用来指示消磁头上的电压变化情况。
元件选择：消磁头L，若用于小件物品的消磁，可使用线路一中的消磁头。若用于较大物件的消磁，则可根据具体情况自制；双向晶闸管V的额定电流视消磁器功率的大小而定，如通过线圈的电流为8A，则V可选用10A、600V；指示灯H一般选用15W小型白炽灯泡。若消磁功率较大时，可选择更大瓦数的灯泡，以提高消除消磁头反电势的作用。

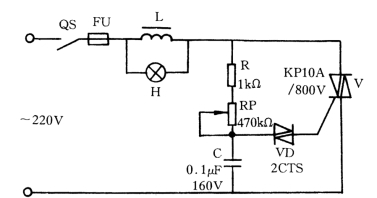

图4-35 另一种消磁器线路
