1.线路之一

线路如图4-32所示。该充磁机可对仪表或微电机等中的永久磁铁失磁后重新充磁。既可以对单对磁铁充磁，也可以对双对磁铁同时充磁。

工作原理：按下起动按钮SB1，继电器KA得电吸合并自锁，220V交流电源经变压器T1降压后加在晶闸管V及充磁线圈回路。当按下触发按钮SB3时，晶闸管V控制极获得一个同步脉冲信号而导通，充磁线圈中有大电流流过（瞬时电流约200A左右），从而使铁芯产生一个强磁场（此磁场由被充磁件构成磁回路），达到充磁的目的。

pagenumber_ebook=244,pagenumber_book=233

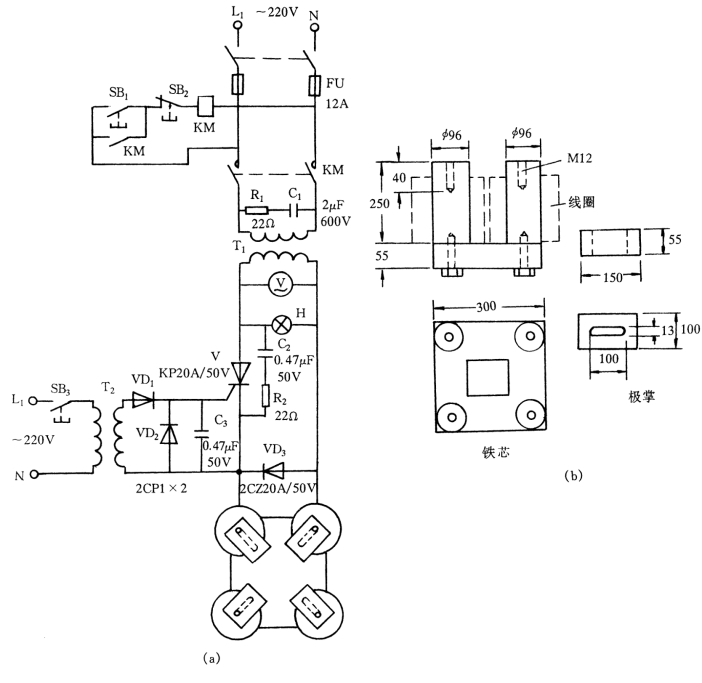

图4-32　晶闸管充磁机线路之一

（a）线路图；（b）铁芯和极掌尺寸图

图中，二极管VD3为续流用，以保证负半周晶闸管关闭时继续维持充磁电流（充磁线圈的自感电势通过VD3构成回路）；R1、C1和R2、C2为阻容吸收回路，用以保护晶闸管；二极管VD1、VD2和电容C3用以阻挡控制极负脉冲信号和防止控制极过电压。铁芯和极掌用软铁制成，表面作镀锌处理。

2.线路之二

线路如图4-33所示。该半自动充磁机用于纺织厂细纱磁性大铁辊的充磁，能提高充磁质量和效率。其原理线路也可用于其它场合。

工作原理：合上电源开关QS，时间继电器KT线圈通电，其延时闭合常开触点经过一段延时后闭合，交流电源经限流电阻R1、二极管VD1向晶闸管V控制极提供触发电压，V导通，励磁线圈L通过励磁电流，对大铁辊充磁。时间继电器KT的延时闭合常开触点每闭合一次约60ms，在励磁线圈中有三个半波电流通过。当KT延时断开常闭触点断开时，KT失电释放，其延时闭合常开触点又断开，而延时断开常闭触点又闭合，重复上述过程。

时间继电器KT的延时整定为10s，即每10s自动充磁一次。也可根据具体情况设定。

图中，稳压管VS起保护晶闸管控制极作用，稳压值不大于10V，一般取3～6V；励磁线圈用直径为1.88mm漆包线在φ50×100mn骨架上绕188匝。

pagenumber_ebook=244,pagenumber_book=233

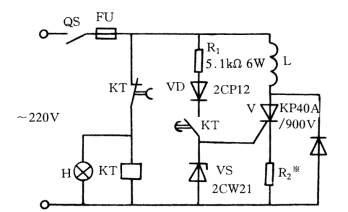

图4-33　晶闸管充磁机线路之二
