一些小型磁铁失磁后，可以用自制简单的充磁器重新充磁。

1.线路之一

找一个废旧的交流接触器，如CJ10-60～150A等型号（220V或380V均可），去掉一字衔铁，只用山形铁芯。在线圈回路串一只二极管和保险丝，便组成一只充磁器，如图4-30所示。

pagenumber_ebook=242,pagenumber_book=231

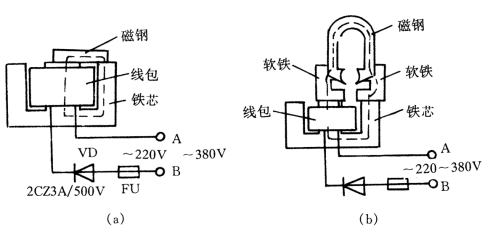

图4-30　简易的充磁器线路之一

使用时，对于条状磁铁，只要将磁铁置于一边铁芯和中间铁芯上即可［见图4-30（a）］；对于U形磁铁，可通过设置软铁的办法将磁铁放置好［见图4-30（b）］。充磁时，用两引出线端头A、B去磁触220V（线圈额定电压220V时）或380V（线圈额定电压为380V时）的交流电源（注意安全），碰触时有火花产生，只要磁触1、2次即可。待十几钞钟后，再碰触1、2次，充磁结束。然后让它静置几小时再取下（这样效果好）。

图中二极管VD可选用2CZ3A/500V。

没有合适的废旧交流接触器，也可以用可拆的变压器改装，即将其中一字形铁芯拆下，把次级（低压）线圈拆掉，换成同型号的初级（220V）线圈，再将两个原线圈串联起来即可。注意串联方向应使线圈通入电流时，两线圈中电流产生的磁通因叠加而加强。使用方法同上。

2.线路之二

线路如图4-31所示。作为充磁用的电磁铁芯与线路之一相同。

pagenumber_ebook=242,pagenumber_book=231

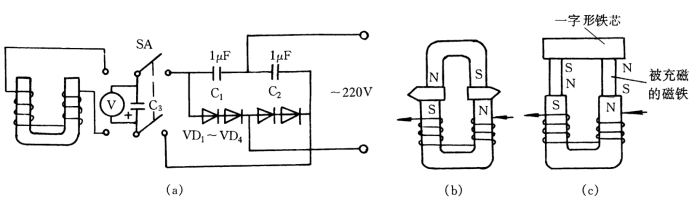

图4-31　简易的充磁器线路之二

工作原理：将转换开关SA打到右侧，插上220V交流电源，电容C1和C2分别经二极管VD1、VD2和VD3、VD4半波整流而充电，使储能电容C3两端电压（即C1和C2电压之和）逐渐升高，当C3两端电压升至约450V时（最高可达，由于电容漏电，实际值稍低），立即将转换开关SA打到左侧，于是电容C3便对电磁铁芯线圈快速放电，电压表指示很快降为零伏，充磁结束。

对于条形磁铁按图4-31（c）方法充磁时，充磁后会发现它的两极磁性不同，挨着线圈的一端磁性强。为此可将两条形磁铁交换位置，再充磁一次。注意不要弄错极性。

元件选择：电容C1、C2可选用0.5～2μF、400V的纸介电容器；二极管VD1～VD4可选用50mA、300V的任何二极管。若二极管耐压不够，可增加串联只数；电容C3选用5000μF、450～600V的电解电容器（可用几只并联而成）；直流电压表的量程为0～600V。
