蓄电池放电保护器功能及使用方法

【摘要】:当蓄电池电压下降到规定的终止值时,加在稳压管VS上的电压已小于其击穿电压,三极管VT因无基极电流而截止,继电器KA失电释放,其常开触点断开,切断负载回路,使蓄电池停止放电,从而实现自动过放电保护。当蓄电池电压下降到规定的终止值[Vz+1V]时,稳压管VS截止,三极管VT2、VT1截止,切断负载回路,使蓄电池停止放电。

蓄电池深度放电,会使极板硫化,缩短蓄电池的使用寿命。为此可设置放电保护器。

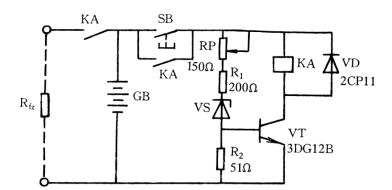

图4-28 蓄电池放电保护器线路之一

1.线路之一

线路如图4-28所示。

工作原理:当蓄电池电压正常时,按下按钮SB,蓄电池电压能使稳压管VS击穿,三极管VT基极有足够电流而导通,继电器KA得电吸合并自锁,其常开触点闭合,接通负载Rz。蓄电池向负载供电。当蓄电池电压下降到规定的终止值时,加在稳压管VS上的电压已小于其击穿电压(可通过调节电位器RP来改变动作阀值),三极管VT因无基极电流而截止,继电器KA失电释放,其常开触点断开,切断负载回路,使蓄电池停止放电,从而实现自动过放电保护。

元件选择:如对于某蓄电池,额定电压为12V,终止电压为10.2V,则稳压管VS可选用2CW7D;继电器KA可选用JRX-13F型直流灵敏继电器。

2.线路之二

线路如图4-29所示。该装置的最大负载电流为100mA,装置本身所消耗的电能很少,在负载电流为20mA时,不超过7mW。

工作原理:当蓄电池电压正常时,稳压管VS击穿,三极管VT1、VT2有足够的基极电流而导通。三极管VT1导通将负载接入蓄电池。当蓄电池电压下降到规定的终止值[Vz+1V(其中Vz为稳压管VS的稳压值)]时,稳压管VS截止,三极管VT2、VT1截止,切断负载回路,使蓄电池停止放电。

图中,R1和R3为限流电阻;电容C1的作用是,在负载出现短时冲击电流时防止负载断开。

元件选择:对于蓄电池终止电压为7V,则稳压管VS可选用2CW55,稳压值为6.2~7.5V;要求三极管VT1的集-射结饱和压降Vces尽可能小。

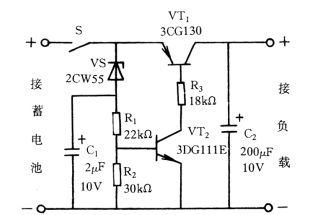

图4-29 蓄电池放电保护器线路之二
