蓄电池放电状态显示器优化后：蓄电池放电状态显示器
【摘要】：为了监视蓄电池放电的工作状态，可设置蓄电池放电状态指示器。如果稳压管VS的阳极不与公共导线相连，而与附加三极管VT2的基极相连，则稳压器的工作状态不会破坏。但当蓄电池放电到电压为Vz＋0.7V时，则三极管VT2将截止，而VT1导通，发光二极管VH亮，表示必须更换蓄电池或需要给蓄电池充电。指示器起始工作电压与选择稳压管VS和三极管VT2相关。
为了监视蓄电池放电的工作状态，可设置蓄电池放电状态指示器。
1.线路之一
线路如图4-26所示。

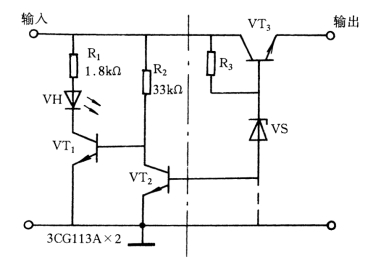

工作原理：在许多带有自控电源的装置中为了电压的稳定，采用如图4-26点划线右边的最简单的稳压器。如果稳压管VS的阳极不与公共导线相连，而与附加三极管VT2的基极相连，则稳压器的工作状态不会破坏。但当蓄电池放电到电压为Vz＋0.7V时（其中Vz为稳压管VS的稳压值），则三极管VT2将截止，而VT1导通，发光二极管VH亮，表示必须更换蓄电池或需要给蓄电池充电。
指示器起始工作电压与选择稳压管VS和三极管VT2相关。
2.线路之二
线路如图4-27所示。它可用作电压为6～30V的蓄电池放电状态指示器。
图4-26 蓄电池放电状态指示器之一
图4-27 蓄电池放电状态指示器之二

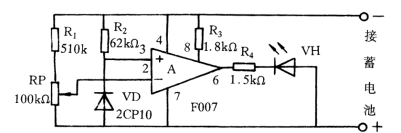

工作原理：当蓄电池充足电的情况下，运算放大器A的2脚电压高于3脚电压，6脚输出高电平，发光二极管VH灭。当蓄电池放电较多，电压降落很大时，运算放大器A的2脚电压低于3脚电压，6脚输出低电平，发光二极管VH亮，表示蓄电池电压不足。
调节电位器RP，可改变取样电压的大小，以监视蓄电池电压在下降到何种程度时VH才亮。
图中电阻R2和二极管VD构成的分压器，使3脚电压箝位在0.7V左右。
