无极性蓄电池充电的线路设计

2023-06-20 理论教育版权反馈

【摘要】：下面介绍的无极性的蓄电池充电线路，接线时可以不考虑极性，只要把蓄电池接入充电器的两个端子上就能充电。该无极性充电线路当输出端短路时还能自动停止工作，待故障排除后，又可自行恢复工作。图4-20无极性的蓄电池充电线路之二工作原理：主电路为由四只晶闸管V1～V4组成的单相全控桥式整流电路。

充电机在使用时，常常因为不慎将蓄电池极性接反或造成损坏。下面介绍的无极性的蓄电池充电线路，接线时可以不考虑极性，只要把蓄电池接入充电器的两个端子上就能充电。

1.线路之一

线路如图4-19所示。

pagenumber_ebook=235,pagenumber_book=224

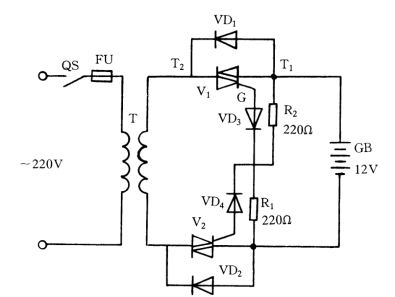

图4-19　无极性的蓄电池充电线路之一

工作原理：当蓄电池按图所示上正下负连接时，电流由蓄电池正极经双向晶闸管V1的T1极、至控制极G，再经二极管VD3、电阻R1到蓄电池负极。这样，当交流电正半周时，V1就导通。这时电源通过双向晶闸管V1和二极管VD2给蓄电池充电。注意，若使用单向晶闸管就不能工作。

当蓄电池接成上负下正时，电流由蓄电池正极经双向晶闸管V2的T1极、至控制极G，再经二极管VD4、电阻R2到蓄电池负极。这样，当交流电负半周时，V2就导通，电源经V2和二极管VD1给蓄电池充电。

这样，不论蓄电池如何连接，充电器都正常工作。但要注意，电源变压器次级有直流成分电流通过，磁化电流增大，因此变压器的设计容量要大些。

2.线路之二

线路如图4-20所示。该无极性充电线路当输出端短路时还能自动停止工作，待故障排除后，又可自行恢复工作。

pagenumber_ebook=236,pagenumber_book=225

图4-20　无极性的蓄电池充电线路之二

工作原理：主电路为由四只晶闸管V1～V4组成的单相全控桥式整流电路。触发电路为由单结晶体管VT3等组成的弛张振荡器，调节电位器RP1，便能改变晶闸管的导通角，即改变充电电流的大小。触发电路的同步直流电压，由变压器T次级经二极管VD1～VD4全波整流、电阻R5降压、限流、稳压管VS削波而得到。

极性判别电路工作过程如下：变压器次级电压经VD1～VD4整流、R1、C1、R2、C2滤波后得到的正负电源，为三极管VT1、VT2提供各自的工作电压。当蓄电池如图所示上正下负连接时，由于蓄电池上的剩余电压（只要大于2V即可）加到VT1、VT2的基极，此时VT1导通，VT2截止，继电器KA1得电吸合，其常开触点闭合，弛张振荡器输出脉冲加到晶闸管V1、V4的控制极上，使它们导通，充电机对蓄电池进行充电。
