三相晶闸管充电机的最简实现

【摘要】:该线路是利用充电蓄电池的电势来关断晶闸管的,线路的工作条件是蓄电池电势必须大于或等于次级相电压峰值的一半。当蓄电池电势E大于或等于时,晶闸管在每相隔120°电度角内,使晶闸管承受一次正向电压和反向电压或电压为零。图4-12最简单的三相晶闸管充电机线路晶闸管V阴极和阳极之间承受的电压Uv,经电阻R1降压、稳压管VS稍波,在VS两端得到一个与三相同步的梯形同步电源。

线路如图4-12所示。该线路使用一只晶闸管就能达到三相半波可控调压。它不需要同步变压器,能对170~230V蓄电池进行常规充电电流的调节。该线路是利用充电蓄电池的电势来关断晶闸管的,线路的工作条件是蓄电池电势必须大于或等于次级相电压峰值的一半。

工作原理:380V三相交流电经二极管VD1~VD3半波整流后,得到输出电压的最大值为、其最小值为。晶闸管V上承受的电压Uv为蓄电池电势E和整流电压Uz之差。当蓄电池电势E大于或等于时,晶闸管在每相隔120°电度角内,使晶闸管承受一次正向电压和反向电压或电压为零。晶闸管V不论在哪一相触发导通,都能使晶闸管实现电压过零关断或承受反向电压关断。

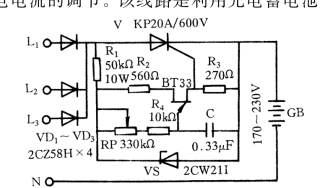

图4-12 最简单的三相晶闸管充电机线路

晶闸管V阴极和阳极之间承受的电压Uv,经电阻R1降压、稳压管VS稍波,在VS两端得到一个与三相同步的梯形同步电源。它供给由单结晶体管VT等组成的弛张振荡器,调节电位器RP,便可改变晶闸管V的导通角。

设在某一瞬时A相电源电压较B、C相电压大,当触发信号使晶闸管V导通时,二极管VD1和V串联导通。当A相电源电压UA等于蓄电池电势E时,晶闸管V立即关断。当下一个触发信号又使V导通时,二极管VD2通过晶闸管和蓄电池形成闭合回路,提供B相充电电流。同理,当B相电源电压UB等于蓄电池电势E时,晶闸管V又被关断。以后,C相又提供充电电流。因此一只晶闸管就可均匀地控制A、B、C三相电源对蓄电池的充电电流。

该线路的三相同步调节与三相相序无关,因此调节简单。如果整流二极管和晶闸管的耐压富裕量较小,可在它们的阳极与阴极之间并联阻容吸收元件加以保护。
