简便易行的蓄电池自控充放电系统

【摘要】:图4-11简单的蓄电池充放电自控装置线路工作原理:由电位器RP1、三极管VT2组成欠电压检测电路;由电位器RP2、三极管VT1组成过电压检测电路。蓄电池电压正常时,VT2导通,VT3截止,继电器KA处于释放状态,其常开触点断开,切断充电机电源;其常闭触点闭合,蓄电池正常供电。当蓄电池充电到14.5V时,VT1变为导通,VT3变为截止,KA失电释放,停止充电,并接通负载供电,电路恢复初始状态。

对于某些用于固定设备供电的电池,如果加装如图4-11所示的自控装置,能大大方便维护工作。该装置当蓄电池放电到规定值时,能自动断开负载停止供电,转为充电机向蓄电池充电;当蓄电池充电到规定值时,它又自动停止充电,并接通负载供电。

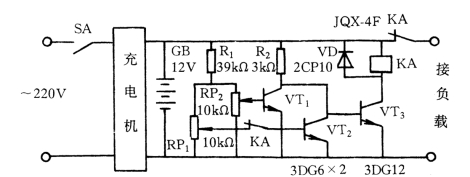

图4-11 简单的蓄电池充放电自控装置线路

工作原理:由电位器RP1三极管VT2组成欠电压检测电路;由电位器RP2、三极管VT1组成过电压检测电路。蓄电池电压正常时,VT2导通,VT3截止,继电器KA处于释放状态,其常开触点断开,切断充电机电源;其常闭触点闭合,蓄电池正常供电。当蓄电池电压放电到11.5V时,三极管VT1、VT2均截止,VT3导通,继电器KA得电吸合,其常开触点闭合,使充电机开始对蓄电池充电;其常闭触点断开,使蓄电池停止给负载供电;KA另一副常闭触点断开,以防止因蓄电池电压上升使VT2导通而终止充电。当蓄电池充电到14.5V时,VT1变为导通,VT3变为截止,KA失电释放,停止充电,并接通负载供电,电路恢复初始状态。

图中继电器KA可选用JQX-4F型、直流12V灵敏继电器,当工作电压超过8V时它就能吸合,因此不用担心电池电压在11.5V时继电器不能吸合。
