1.线路之一

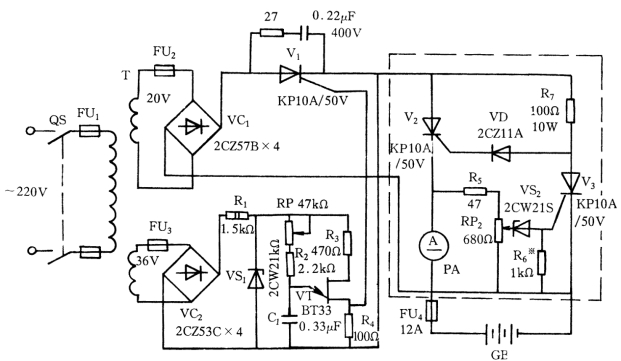

线路如图4-8所示。该线路具有电流自动调整装置。
蓄电池充电分两个阶段进行:第一阶段用大电流,第二阶段用小电流(通常减小一半)。当蓄电池电压升到最大值(即6V蓄电池升到7.5V左右,12V蓄电池升到15V左右)时,第一阶段充电结束。这时若继续用大电流恒充,就可能损坏极板,所以要减少充电电流。
工作原理:晶闸管整流电源部分与图4-6相同。图中虚线右部分为充电自动控制部分。
经晶闸管V1调压的直流电压,通过电阻R7、二极管VD,触发晶闸管V2,使其导通,装置处于大电流充电状态(第一阶段)。随着充电时间的增加,蓄电池电压不断上升,直到最大值。这时由电阻R5和电位器RP2组成的分压器上电压增高,并促使稳压管VS2击穿,晶闸管V3控制极得到触发电流而导通,从而使二极管VD正极电压接近零伏,晶闸管V2控制极得不到触发电流而截止,停止对蓄电池充电。
随后,蓄电池电压会自动下降(这里蓄电池本身性质决定的)。当电压低于最大值时,稳压管VS2截止,晶闸管V3截止,蓄电池重新被充电。这样—充—停—充反复进行,将恒充变成间歇充电,在相同时间内,充电量约减少一半,即蓄电池进入小电流充电状态(即第二阶段)。
电位器RP2的鉴别阀值可根据需要调整。
随着蓄电池电量的增加,充电时间相对缩短,而停充时间相对延长,电流表PA指示逐渐趋向零安。
2.线路之二
图4-9为多档恒流充电线路,结构简单,具有较好的性能。能对1~10台12V同规格的蓄电池串联后同时充电,充电电流可在1~15A之间任意选择,电流一经选定后,即可保持恒定,不受电网电压波动和负载变化的影响,免除了在充电过程中调整电流的麻烦;输出端不怕短路,即使将输出端短接后长时间运行,也不会损坏整流二极管等元件,因此可靠性很高;耗电省,整机产生的热量小,工作时机内温度低。
图4-9 多档恒流充电机线路
工作原理:由电容C1~C4和开关S1~S4等组成电流选择电路,以选择合适的充电电流。当只合上开关S1时,电容C1串联于整流桥VD1~VD4中,指示灯H1亮,输出电流为1A;若此时再合上开关S2,则C1和C2并联,指示灯H2亮,输出总电流为3A。当只合上开关S1或S2或S3或S4时,相应指示灯H1~H4亮,输出分别为1A、2A、4A、8A。通过四只开关的不同组合,便可输出1~15A共15档不同的电流(见表4-3),以适应不同容量蓄电池充电电流不同的需要。
表4-3 开关组合与输出电流的关系
图中,电阻R1~R4既是指示灯H1~H4的降压电阻,又构成与指示灯组成电容C1~C4充电后的放电回路;电感L有限制起动瞬间冲击电流的作用。
元件选择:二极管VD1~VD4选用ZP20A/400V,带散热器;电阻R1~R4选用2.2kΩ、20W;指示灯H1~H4选用6.3V、100mA的小型指示灯;电容的耐压值不低于450V;电感L可用直径为1.5mm漆包线双线并绕32匝制成直径为120mm的空心线圈。
3.线路之三
线路如图4-10所示。该线路具有电流自动调整装置,能保证恒流充电;具有反向保护装置,蓄电池极性接反时不会被烧坏;具有蓄电池充足后能自动切断电源停止充电。

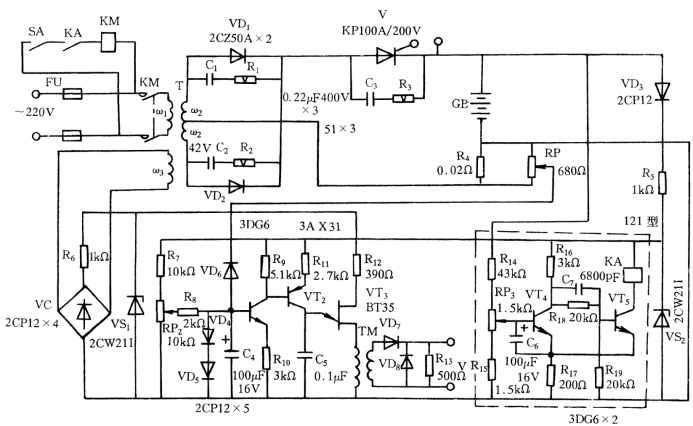

图4-10 晶闸管自动恒流充电机线路
工作原理:单相交流电源经变压器T降压、二极管VD1、VD2全波整流,整流输出电压经晶闸管V调压(实际上是恒流充电)送到蓄电池组。触发电路为单结晶体管VT3等组成的弛张振荡器。触发信号的相位由三极管VT1基极电位控制。VT1基极电位是电位器RP1和RP2上电压降之差值(RP1上电压降是充电电流在电阻R4上的电压降的分压部分,其值反映了充电电流的大小;RP2上电压降是蓄电池组电压E经稳压后的分压部分,其值经调整后是固定的),这样,VT1基极电位也就反映了充电电流的大小。单结晶体管VT3的电源是和充电整流电源同步的梯形电压波(变压器T次级绕组ω3电压经整流桥VC整流、R6限流、稳压管VS1稍波而得),因而通过调节RP1确定充电电流大小后,触发信号的相位也就确定了,从而决定了晶闸管V的导通角大小。V导通到整流输出脉动电压下降到小于E时关断,此时单结晶体管VT3也因电压过零而停振。当充电电流过大时,R4上电压降增大,VT1基极电位就降低,触发信号推迟,晶闸管V导通角减小,使充电电流减小到恒定值;当蓄电池电压随着充电而增高时,R4上的电压降减小,VT1基极电位上升,触发脉冲提前,使导通角增大,以保持充电电流不变。这就保证了恒流充电。
图4-10中虚线框部分为自动控制开关,它实际上是一个射极耦合双稳态触发电路(由三极管VT4、VT5等组成)。开始充电时,蓄电池电压很低,在由电阻R14、R15和电位器RP3组成的分压器上的电压降也很小,VT4截止,VT5导通,继电器KA处于吸合状态。当蓄电池充足后,分压器上的电压降增大,并促使VT4导通,VT5截止,KA释放。其常开触点断开,接触器KM失电释放,切断充电电源。
RP3的鉴别阀值可根据需要调整。一般可按快上升到最大值时来调整RP3使双稳态电路翻转。因为当蓄电池充到最大值后,电压变化很缓慢,若鉴别阀值取在最大值,则自动切断电源控制就不灵敏,甚至不起作用。
须注意:变压器次级绕组ω2、ω3的极性必须正确,否则电压不同步不能触发晶闸管。
