简单易行的蓄电池充电机制
【摘要】：下面介绍几种简易蓄电池充电机，半波整流式适用于摩托车电瓶、家用蓄电池，全波整流式适用于汽车、拖拉机、柴油机等电瓶。变压器T为200VA，次级有6、12、24、36V等多个抽头，以适应不同蓄电池电压充电的需要。充电过程中，注意电流变化，并根据不同的蓄电池的输出电压，调整换档开关SA2，使充电电流保持在一定的范围内。
下面介绍几种简易蓄电池充电机，半波整流式适用于摩托车电瓶、家用蓄电池，全波整流式适用于汽车、拖拉机、柴油机等电瓶。
1.线路之一
半波整流、分档可调式充电线路如图4-1所示。变压器T为200VA，次级有6、12、24、36V等多个抽头，以适应不同蓄电池电压充电的需要。充电过程中，注意电流变化，并根据不同的蓄电池的输出电压，调整换档开关SA2，使充电电流保持在一定的范围内。
元件选择：二极管VD选用ZP10A、100V，加散热片；电流表PA选用自带分流器59C2-10A；钮子开关S选用KN5-1型220V、3A；熔断器FU选用RL1-15/10A。
2.线路之二
半波整流可调式充电线路如图4-2所示。充电电流可由变阻器RP调节。
图4-1 半波整流、分档可调式充电线路
图4-2 半波整流可调式充电线路
采用220/36V变压器，空载输出电压Usc＝0.45U2＝0.45×36＝16.2（V）。充电最大容量及二极管选择见表4-1。

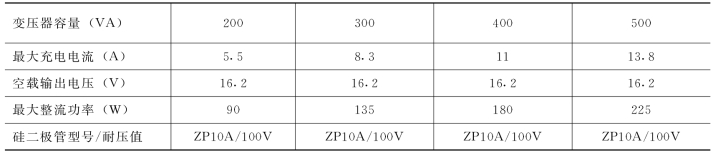

表4-1 充电电流最大容量及二极管选择
元件选择：变压器可选用220/36V行灯变压器；二极管选用见表4-1，应加散热片；变阻器RP阻值0～4Ω，可自制，材料可用直径1.5～1.6mm铜丝或镍铬电阻丝绕成；电流表PA选用自带分流器59C2型，10A（变压器容量200、300VA时）和20A（变压器容量400、500VA时）；熔断器选用RL1-15/10、15/15和20/20A（分别对应变压器容量200、300和400、500VA时）；钮子开关S选用KN5-1型220V、5A。
3.线路之三
全波整流可调式充电线路如图4-3所示。充电电流可由变阻器RP调节。

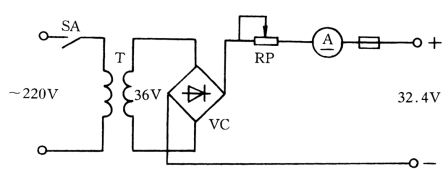

图4-3 全波整流可调式充电线路
采用220/36V变压器，空载输出电压Usc＝0.9U2＝0.9×36＝32.4（V）。充电最大容量及二极管选择见表4-2。

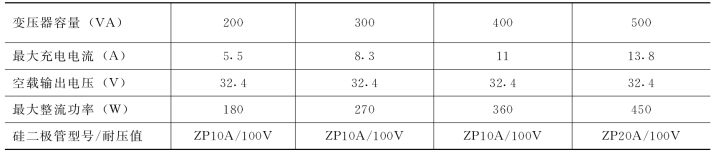

表4-2 充电电流最大容量及二极管选择
元件选择同图4-2。
