感应式验电笔、报警器，在距带电体一定距离便能反映报警，随身携带可以防止误入高压区或误触带电体而发生事故。

对感应式验电笔或报警器的灵敏度，即与带电体的反映距离，一般要求：110～220kV为5～10m，35kV为2～5m，10kV为0.8～2.5m，6kV为0.5～1.5m，220V市电为5～20cm。使用者在取得一定实践后，可根据报警距离大致估计出电压的高低。

1.电路之一

图3-82为感应式验电笔。适用范围为50V～35kV。

工作原理：平时，场效应管VT1处于零偏状态，其漏源极（D-S极）之间的电阻RDS较小（约数十Ω），三极管VT2截止，发光二极管VH不亮。当感应极G（栅极）距被测带电体10cm左右，RDS阻值急增至数百千欧以上，使得漏源极电流IDS趋近于零，产生夹断现象，三极管VT2得不到基极偏压而导通，VH亮，表示设备带电。

如要提高验电笔的灵敏度，可在感应极用一块铜皮连接G端。

2.电路之二

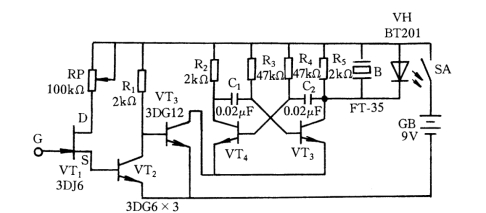

图3-83为另一种感应式验电笔，具有声光报警功能。

pagenumber_ebook=218,pagenumber_book=207

图3-82　感应式验电笔之一

pagenumber_ebook=218,pagenumber_book=207

图3-83　感应式验电笔之二

工作原理：平时，场效应管VT1导通，三极管VT2基极得到正偏压而导通，VT3截止，由三极管VT4、VT5组成的音频振荡器不工作，没有声光信号输出。当感应极G接近带电体时，VT1由导通变为截止，VT2截止，VT3基极得到正偏压而导通，音频振荡器开始工作，发出声光报警信号。

pagenumber_ebook=219,pagenumber_book=208

图3-84　感应式验电笔之三

调节电位器RP，可调整验电笔的灵敏度。

3.电路之三

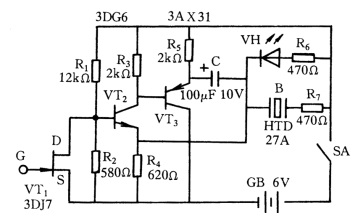

电路如图3-84所示。它具有声光报警功能。

工作原理：平时，场效应管VT1导通，三极管VT2、VT3截止，由它们组成的间歇振荡器不工作，没有声光信号输出。当感应极G接近带电体时，VT1截止，间歇振荡器开始工作：电容C1上原经电阻R4、R5所充的电压，通过VT3与电源E正向串联，并向发光二极管VH和压电陶瓷片B提供电振荡信号，使VH间歇发光，B发出断续声响。

pagenumber_ebook=219,pagenumber_book=208

图3-85　感应式高压报警器电路

调整电容C1的容量，可改变振荡频率。

4.电路之四

图3-85为感应式高压报警器。它采用555时基集成电路，接成一个无稳态自激多谐振荡器。

工作原理：平时，场效应管VT1导通，555时基电路A的4脚处于低电位（＜0.7V），A不工作，压电陶瓷片B不发声。当感应极G接近高压带电体时，VT1截止，A的4脚为高电位，多谐振荡器起振，A的3脚输出音频电信号，经电容C2耦合，变压器T升压，驱动压电陶瓷片B发出报警声。

该装置接近工频电场时，发出蟋蟀颤音；接近静电场时，发出电笛样直音。

5.其它一些电路

电路如图3-86所示。

这些电路的工作原理与上述几个电路相似。图3-86（a）采用KD153型“丁冬”音乐集成电路；图3-86（b）采用KD9551四声模拟声音乐集成电路；图3-86（c）的D1、D2采用四输入双与非门T063TTL数字集成电路；图3-86（d）中的A采用555时基集成电路作多谐自激振荡器，而IC采用KD152G音乐集成电路。采用音乐集成电路的报警器能发出鸣曲声。

pagenumber_ebook=220,pagenumber_book=209

图3-86　其它一些感应式显示、报警电路
