单板机过电压保护器：保护您的电路安全
【摘要】：TP-801单板机使用5V的直流电源。为了保护单板机不受电源电压过高的威胁，采用如图3-81所示的过电压保护器。图3-81单板机过电压保护电路工作原理：当电压正常时，预先调整好电位器RP1和RP2，使二极管VD1、VD2均截止，555时基电路A的3脚输出为高电平，A处于复位状态，二极管VD3反偏，三极管VT无基极偏压而截止，继电器KA处于释放状态，其常闭触点闭合，单板机通过稳压器供电。调节电位器RP1和RP2，可改变输入电压和输出电压的保护动作值。
TP-801单板机使用5V的直流电源。为了保护单板机不受电源电压过高的威胁，采用如图3-81所示的过电压保护器。该保护器不但能对电源电压过高作保护，还能对电源中可能出现的过幅脉冲实施保护。

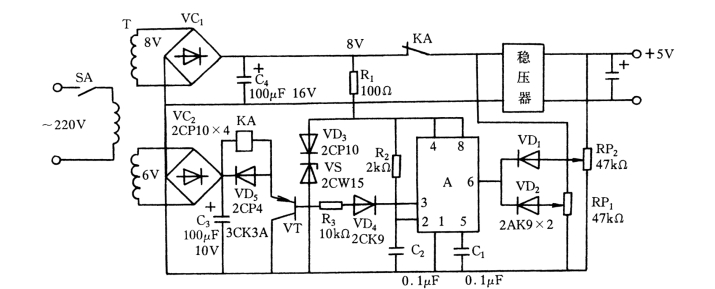

图3-81 单板机过电压保护电路
工作原理：当电压正常时，预先调整好电位器RP1和RP2，使二极管VD1、VD2均截止，555时基电路A的3脚输出为高电平，A处于复位状态，二极管VD3反偏，三极管VT无基极偏压而截止，继电器KA处于释放状态，其常闭触点闭合，单板机通过稳压器供电。当稳压器前电压过高时，分压器RP1上的电压升高，使二极管VD2导通，VD1截止，A的6脚电位达到2/3Ec（约5.3V），A迅速置位，3脚输出低电平，二极管VD3正偏，VT导通，继电器KA得电吸合，其常闭触点断开，切断供电电源。此时6脚电位不再起作用，但A的3脚仍为低电平。
如果经稳压器输出的5V电源电压过高或出现了过幅脉冲时，则二极管VD1导通，VD2截止，A置位，同样达到过电压保护的目的。
如需A复位，则必须重新断开电源开关QS，然后合上。
调节电位器RP1和RP2，可改变输入电压和输出电压的保护动作值。
图中，C1为抗干扰电容，防止555时基电路误置复位；C2为开启电源时能使555时基电路首先处于复位状态；稳压管VS为555时基电路提供稳定的工作电压；VD3为温度补偿二极管，它与VS配合以保证555时基电路电源的稳定。
