市电欠电压、过电压保护器
【摘要】：它可实现欠电压、过电压和停电延时启动三种保护功能。工作原理：检测信号由TWH8778大功率集成电路A的5脚输入，欠电压信号由分压器R1、RP1提供，过电压信号由分压器R2、RP2提供。二极管VD1、VD2对欠电压和过电压信号组成与门电路。图3-76欠电压、过电压保护电路之五当电网电压低于下限设定值时，经分压器R1、RP1取出的电压不足以维持双向晶闸管V1导通，V1关闭，KA1释放，其常开触点断开，切断负载电路。
1.电路之一

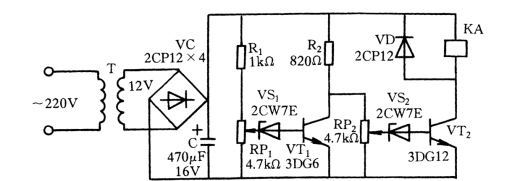

电路如图3-72所示。
图3-72 欠电压、过电压保护电路之一
工作原理：市电经变压器T降压、整流桥VC整流、电容C1滤波后，在分压器R1、RP1和R2、RP2两端产生一个随电网电压波动而变化的直流电压。当电网电压正常时，在最低允许值下，调节电位器RP，使稳压管VS2击穿，三极管VT2导通，继电器KA得电吸合，其常开触点闭合，接通负载电路。
当电网电压低于最低允许值（即下限设定值）时，稳压管VS2截止，三极管VT2截止，KA失电释放，切断负载电路。调节RP2，可改变下限设定值。
在电网电压在最高允许值（即上限设定值）下，调节电位器RP1，使稳压管VS1不击穿，VT1截止。这样，当电网电压超过上限值时，VS1击穿，VT1导通，从而使VT2失去基极偏压而截止，继电器KA失电释放，切断负载电路。调节RP1，可改变上限设定值。
2.电路之二
电路如图3-73所示。该电路还设有声光报警器。
工作原理：与图3-74相似，只不过此电路经复合管VT3、VT4带动执行元件继电器KA1。电网电压正常时，三极管VT1截止，VT2导通，VT3、VT4截止，KA1处于释放状态，其常闭触点闭合，接通负载电路而不报警。当电压低于下限设定值时，VT1、VT2都截止；电压高于上限设定值时，VT1导通，VT2截止。这两种情况都使VT3、VT4导通，继电器KA1失电释放，切断负载电路。同时其接在报警回路的常闭触点闭合，发出报警信号。
调节电位器RP1和RP2，可改变上限和下限设定值。
3.电路之三
图3-73 欠电压、过电压保护电路之二
电路如图3-74所示。
工作原理：与以上两电路相似。当电网电压低于下限设定值时，经电位器RP1检测出的电压降低，致使三极管VT1截止，VT3导通，双向晶闸管V失去控制电压而关闭，切断负载电路。当电网电压超过上限设定值时，经电位器RP2检测出的电压升高，致使三极管VT2导通，电阻R4上的压降使三极管VT3导通，V也关闭，切断负载电路。
图3-74 欠电压、过电压保护电路之三
在电网电压在正常范围时，RP2检测出的电压不能使VT2导通，R4上无电压输出；RP1检测出的电压使VT1导通，VT1集电极无电压输出。VT3处于截止状态，双向晶闸管V通过电阻R5获得控制极电压而触发导通，接通负载电路。
调节电位器RP1和RP2，可改变下限和上限设定值。
4.电路之四

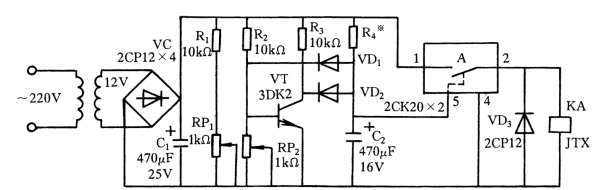

电路如图3-75所示。该电路采用TWH8778大功率开关集成电路。它可实现欠电压、过电压和停电延时启动三种保护功能。
工作原理：检测信号由TWH8778大功率集成电路A的5脚输入，欠电压信号由分压器R1、RP1提供，过电压信号由分压器R2、RP2提供。二极管VD1、VD2对欠电压和过电压信号组成与门电路。电网电压在正常范围时，与门输入端均呈高电平，A的1、2脚导通，继电器KA得电吸合，其常开触点闭合，接通负载电路。
当电网电压低于下限设定值时，R1、RP1分压减小，二极管VD1导通，A由导通变为截止，1、2脚断开，KA失电释放，切断负载电路。当电网电压超过上限设定值时，R2、RP2分压增高，三极管VT基极得到足够的偏压而导通，致使二极管VD2导通，A由导通变为截止，KA释放，切断负载电路。
图3-75 欠电压、过电压保护电路之四
调节电位器RP1和RP2，可改变上限和下限设定值。
电阻R4和电容C2组成停电延时启动电路。当停电时，电容C2通过二极管VD1和RP1迅速放电。若又马上恢复供电，则直流电源通过电阻R4向C2充电，直到C2上的电压达到足够高时，开关电路A才导通。延时时间可由R4和C2来调节。如图示数值时，延时约3min。
5.电路之五

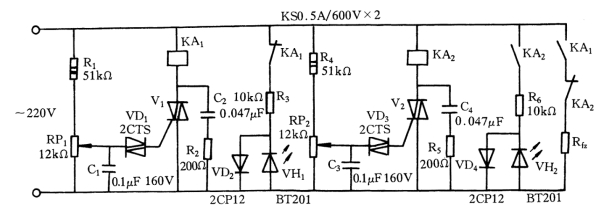

电路如图3-76所示。该电路采用双向晶闸管控制。
工作原理：当电网电压在正常范围时，由于预先调整好电位器RP1和RP2，双向晶闸管V1导通，继电器KA1得电吸合，而双向晶闸管V2关闭，继电器KA2释放，因此负载被接入电源。
图3-76 欠电压、过电压保护电路之五
当电网电压低于下限设定值时，经分压器R1、RP1取出的电压不足以维持双向晶闸管V1导通，V1关闭，KA1释放，其常开触点断开，切断负载电路。当电网电压超过上限设定值时，经分压器R3、RP2取出的电压足以触发双向晶闸管V2导通，KA2得电吸合，其常闭触点断开，切断负载电路。
调节电位器RP1和RP2，可改变下限和上限设定值。发光二极管VH1和VH2分别为欠压和过压指示。
