它可实现欠电压、过电压和停电延时启动三种保护功能。工作原理：检测信号由TWH8778大功率集成电路A的5脚输入，欠电压信号由分压器R1、RP1提供，过电压信号由分压器R2、RP2提供。二极管VD1、VD2对欠电压和过电压信号组成与门电路。图3-76欠电压、过电压保护电路之五当电网电压低于下限设定值时，经分压器R1、RP1取出的电压不足以维持双向晶闸管V1导通，V1关闭，KA1释放，其常开触点断开，切断负载电路。......
2023-06-20
市电欠电压和失压保护器：功能及应用
【摘要】：图3-70欠电压、失压保护电路工作原理：由555时基集成电路等组成单稳态电路。接通电源，当市电电压正常时，市电经变压器T降压、整流桥VC整流、电容C1滤波、三端集成稳压器A1稳压后，提供555时基电路A212V直流电源Ec。当市电电压低于180V时，6、7脚电位小于1/3Ec，A翻转，3脚输出高电平，继电器KA释放，其常开触点断开，切断电冰箱电源。
电路如图3-70所示。它可用于电冰箱保护。

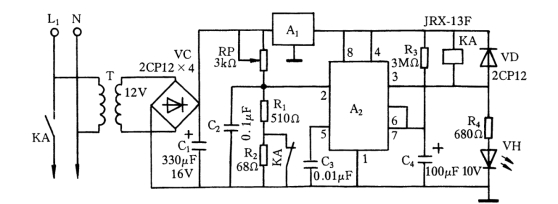

图3-70 欠电压、失压保护电路
工作原理：由555时基集成电路等组成单稳态电路。接通电源，当市电电压正常时，市电经变压器T降压、整流桥VC整流、电容C1滤波、三端集成稳压器A1稳压后，提供555时基电路A212V直流电源Ec。接通电源时，由于电容C2两端的电压不能突变，A2的2脚电位开始即为零，A2的3脚输出为高电平，继电器KA处于释放状态，同时7脚关断。与此同时，电源Ec通过电阻R3向电容C4充电，经过一段延时后，当A2的6、7脚电位达到2/3Ec（8V）时，A2翻转，3脚输出为低电平，继电器KA得电吸合，其常开触点闭合，接通负载电源。而KA常闭触点断开，将电阻R2串入电路，提高了A2的2脚电位，保证输出处于一定的高电平（但不至于使KA释放）。电容C4通过A2的7脚放电，为下一次充电做好准备。
当市电停电后，又恢复供电时，工作过程同上述一样。如果市电停电后又马上来电，由于保护电路有3～5min后（用于电冰箱保护时）才能使继电器KA吸合，所以能保护制冷压缩电动机不被损坏。
当市电电压低于180V时，6、7脚电位小于1/3Ec，A翻转，3脚输出高电平，继电器KA释放，其常开触点断开，切断电冰箱电源。同时发光二极管VH发光，指示电网电压过低。
由于R3上并联的KA常闭触点的作用，2脚有一个回差电压，即在电压低于180V时切断电冰箱电源，而只有当电网电压回升到200V以上时才能起动电冰箱。这样可避免电网电压在180V上下波动时频繁起停电冰箱。
