中性线断路报警器在三相交流电源中的作用
【摘要】：众所周知，如果电力变压器中性线断路，而三相负载又不平衡时，很容易造成电器设备因过电压而损坏。图3-68交流电源中性线断路报警器工作原理：正常时，A点电位即为地电位，发光二极管VH不发光。当三相负载不对称时，A点就产生电位，负载不对称程度越严重，A点电位也越高。A点对地电压经二极管VD半波整流，加在限流电阻R1和分压电阻R2上，发光二极管VH得到足够的电压而发光，发出报警信号。图3-69利用光电耦合器的报警或保护电路

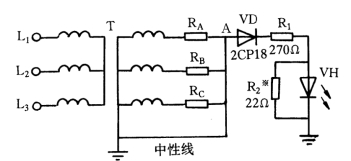

众所周知，如果电力变压器中性线断路，而三相负载又不平衡时，很容易造成电器设备（如家用电器、电灯等）因过电压（中性点电位偏移引起）而损坏。如图3-68所示的报警电路是利用变压器中性线断路时，中性点电位偏移的原理而设计的。
图3-68 交流电源中性线断路报警器
工作原理：正常时，A点电位即为地电位，发光二极管VH不发光。当中性线断路后，若三相负载RA、RB、RC对称，A点也不会产生电位，VH也不会发光。当三相负载不对称时，A点就产生电位，负载不对称程度越严重，A点电位也越高。A点对地电压经二极管VD半波整流，加在限流电阻R1和分压电阻R2上，发光二极管VH得到足够的电压而发光，发出报警信号。
调整电阻R1、R2的数值，使当中性点A电位50V时发光二极管VH亮（R2上的压降约1.5V）；而当中性点A电位300V时（三相负载严重不对称），R2上的压降为8V，不致烧坏发光二极管。

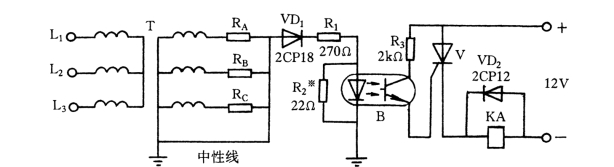

如果利用光电耦合器，即可将光信号转变成电信号，通过放大或直接传送到晶闸管的控制极，便可控制继电器工作，带动警铃或作用于开关跳闸，从而起到保护作用。这样的电路如图3-69所示。
图3-69 利用光电耦合器的报警或保护电路
