当交流电网电压下降或升高到一定值时，一些电气设备将不能正常工作，甚至造成损坏，为此需要有欠压或过压报警设备。

1.电路之一

电路如图3-59所示。采用三只发光二极管来指示市电电压是否正常。即是否在额定电压的±10%（约200～240V）的允许波动范围。

pagenumber_ebook=207,pagenumber_book=196

图3-59　市电欠压、过压显示电路

工作原理：当电网电压波动时，经变压器T降压、整流桥VC整流、电容C滤波后的直流电压也随之变化。当市电电压低于200V时，三极管VT1截止（调节电位器RP1达到），VT2导通，黄色发光二极管VH1亮，表示电压低落。当市电电压高于240V时，VT1已得到足够的基极偏压而导通，VT2截止，VH1熄灭。同时三极管VT3也导通（调节电位器RP2可达到），红色发光二极管VH2亮，表示电压超限。当电压在正常范围时，则只有绿色发光二极管VH3亮。

2.电路之二

图3-60为欠压报警电路。

工作原理：电位器RP确定报警起始电压。三极管VT基极电位随市电电压波动而变化。当市电电压降低到某设定值（如180V）时，由于VT基极电位的降低，使其集电极电流减小（相当其内阻增大），致使晶闸管V得到足够的控制极电压而触发导通，扬声器B发出报警声。当市电电压恢复正常后，在电源电压过零时，晶闸管V关闭，停止报警。

pagenumber_ebook=208,pagenumber_book=197

图3-60　市电欠压报警电路之一

3.电路之三

图3-61为欠压报警电路。

工作原理：电位器RP确定继电器KA吸合的起始电压。市电经变压器T降压、二极管VD1半波整流、电容C滤波后，提供控制电压约12V直流电压。此电压随市电电压波动而变化。当市电下降到某设定值（如180V）时，三极管VT得不到足够的基极偏压而截止，继电器KA失电释放，其常闭触点闭合，接通报警电路发出报警声。也可用KA的触点切断负载回路，起保护作用。

4.电路之四

图3-62为过电压报警电路。

pagenumber_ebook=208,pagenumber_book=197

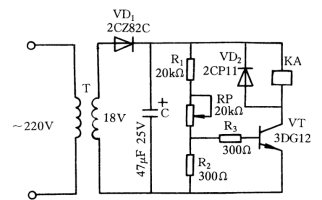

图3-61　市电欠压报警电路之二

pagenumber_ebook=208,pagenumber_book=197

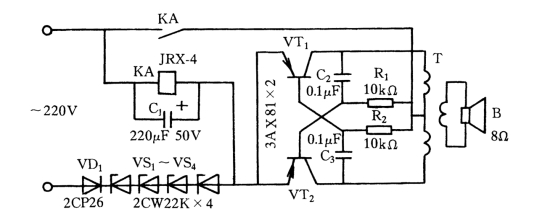

图3-62　市电过压报警电路

工作原理：当市电为220V时，适当选择稳压管VS1～VS4的稳压值，使它们串联后的稳压值近似等于二极管VD的半波电压，这时回路中流过的电流很小，远小于继电器KA的吸合电流，KA释放，切断报警回路。当市电电压升高到设定值（如240V）时，稳压管VS1～VS4击穿，流过继电器KA线圈的电流足以使KA吸合，其常开触点闭合，由三极管VT1、VT2等组成的自激多谐振荡器开始工作，扬声器B发出报警声。

稳压管与继电器线圈串联，可以保证继电器的动作有较高的稳定性，适当选取稳压管的稳压值和继电器的类型，可以得到所希望的动作电压。

元件选择：二极管VD选用耐压不小于500V、电流不小于300mA的任何型号；稳压管VS1～VS4可选用2CW22k，稳压值为19～24.5V；变压器T选用半导体收音机的输出变压器；扬声器B的功率为0.5～2W、阻抗8～16Ω。
