利用保险丝熔断集中监察器，能使值班人员及时发现哪一路负载的保险丝熔断，并及时加以处理，这对减少停电时间，确保负载设备安全非常重要。

1.电路之一

电路如图3-55所示。它用于直流供电系统的集中监察。图中只画出三路，实际可根据需要进行增减。

工作原理：正常时，图中A、B、C各点的电位为电源电压（12V），发光二极管VH1～VH3亮，二极管VD1～VD3处于截止状态，三极管VT1基极无偏压而截止，由三极管VT2、VT3等组成的音频振荡器不工作，扬声器B不发声。当各支路保险丝有一路熔断时，对应的发光二极管熄灭，对应的二极管导通，于是三极管VT1得到基极偏压而导通，振荡器工作，扬声器B发出报警声。

pagenumber_ebook=205,pagenumber_book=194

图3-55　保险丝熔断集中监察电路之一

2.电路之二

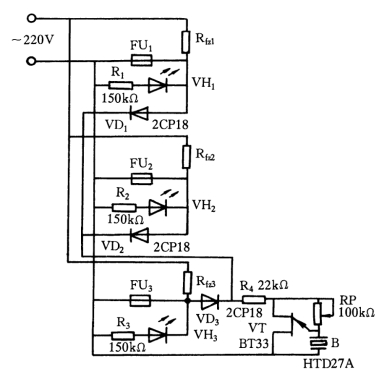

电路如图3-56所示。它用于交流供电系统的集中监察。图中只画出三路。

工作原理：正常时，发光二极管VH1～VH3均不发光，压电陶瓷片B也不发声。当有一路保险丝熔断时，该路对应的发光二极管燃亮。同时保险丝座两端的交流电经二极管VD3整流、电阻R4降压后，加在由单结晶体管VT、电位器RP和压电陶瓷片B组成的音频振荡器上，使振荡器工作，发出报警声。

pagenumber_ebook=205,pagenumber_book=194

图3-56　保险丝熔断集中监察电路之二

调节电位器RP，可改变振荡频率。

3.电路之三

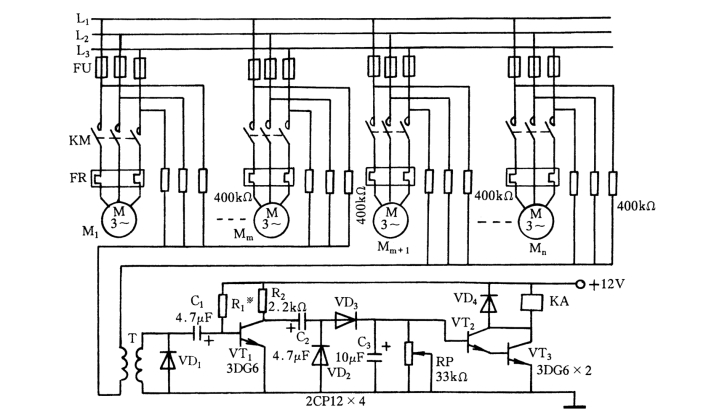

电路如图3-57所示。它用于电动机群的集中监察。为了避免电动机跑单相而造成烧毁事故，这种监察很有必要。

工作原理：将电动机分为两大组群，每台电动机配置一只传感器。传感器由三个阻值约400kΩ的金属膜电阻接成星形接法构成，其三个外端分别接于接触器的三相出线端子上。同组传感器星形结构的中心点互相连接起来形成一支，其两支接入变压器T的初级。当任何一台电动机有熔断器熔断时，两支上就会出现不平衡电流，该电流信号经变压器T耦合，三极管VT1放大，复合管VT2、VT3得到基极正偏压而导通，继电器KA得电吸合，从而可根据不同需要或直接切断控制电源，使电动机群整体跳闸；或启动报警器发出报警声；或先启动报警器，经过一段延时（在此延时时间内，值班人员可进行故障处理，但延时不能过长，以不损害电动机为限），若仍不能恢复正常，再自动整体跳闸。

pagenumber_ebook=206,pagenumber_book=195

图3-57　保险丝熔断集中监察电路之三

需要指出的是：①这种检测方法要求任何时刻两支上通电传感器数相等或接近，不允许一支上通电传感器数超过另一支上通电传感器数的两倍。也就是说一支上运行电动机台数不得超过另一支上运行电动机台数的2倍，否则可能拒动；②该集中监察器舍弃了防止接触器触点引起断相的保护范围（但接触器触点引起断相的故障很少见）。
