以下电路,当熔断器熔断时,不但能发出光信号,而且能发出报警声。

1.电路之一

电路如图3-50所示。

工作原理:当熔丝熔断后,市电经电容C及负载Rfz降压,在稳压管VS两端产生约5V的方波信号,于是扬声器B发出声音,同时发光二极管VH发光。

元件选择:电容C选用0.47~2μ/400V;发光二极管VH选用BT201等;扬声器B选用功率为0.5W左右、阻抗为8~16Ω的喇叭。

图3-50 熔断器熔断声光报警电路之一

图3-51 保险丝熔断声光报警电路之二

2.电路之二

电路如图3-51所示。

工作原理:当熔丝熔断后,市电经负载Rfz加在报警器上(电阻R为降压电阻),氖泡Ne起辉,发出橘红色光,其内的两片金属片不断接通、断开,于是在压电陶片B两端产生一系列断续电压,B发出连续的“嘀嘀”声。

元件选择:氖泡Ne可用荧光灯起辉器内的氖泡;压电陶瓷片B选用HTD27-1型;电阻R与负载Rfz串联的总阻值对声音大小和氖泡亮度有影响,可根据具体情况试验决定,电阻功率为1/2W。

3.电路之三

电路如图3-52所示。

工作原理:当熔丝熔断时,市电经负载Rfz,在熔断器座两端产生电压,该电压经二极管VD2半波整流,电容C滤波、电阻R2限流后,加到氖泡Ne和压电陶瓷片B的两端,使氖泡闪烁发光,于是在B两端产生一系列锯齿波电压,使B发声。

图中,由发光二极管VH、二极管VD1和电阻R1组成的指示器,用作市电的正常指示。

4.电路之四

电路如图3-53所示。

工作原理:当熔丝熔断时,市电经电阻R1降压、二极管VD半波整流、电容C1滤波后,提供声光报警器约12V直流电源,于是发光二极管VH发光;由三极管VT1、VT2等组成的自激多谐振荡器工作,推动压电陶瓷片B发出悦耳的报警声。

电阻R1的阻值对发光二极管亮度和压电陶瓷片声音的大小有影响,可适当调整。

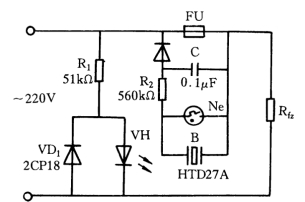

图3-52 保险丝熔断声光报警电路之三

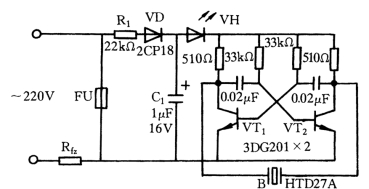

图3-53 保险丝熔断声光报警电路之四

5.电路之五

电路如图3-54所示。

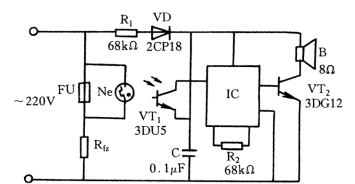

图3-54 保险丝熔断声光报警电路之五

工作原理:市电经电阻R1降压、二极管VD半波整流,提供报警电路约3~5V的直流电压。IC采用音乐电路。由氖泡Ne和光敏三极管VT1组成光电耦合器。正常时,氖泡两端电压很小,Ne不亮,光敏三极管VT无光照而截止,其内阻很大,因而音乐电路IC不被触发而处于静止状态。当熔丝熔断时,市电经负载Rfz在氖泡Ne两端加以220V电压,Ne起辉,发出橘红色光,光敏三极管VT1受光照而导通,其内阻很小,IC的2脚电位升高,IC被触发工作,由3脚输出音乐信号,并经三极管VT2放大后推动扬声器发出音乐声响。

元件选择:音乐电路IC可选用KD9300、CW9300、CW3830等,其工作电压为1.3~5V;光敏三极管VT1选用3DU5等;氖泡Ne选用NH-220型(这种氖泡不必串限流电阻);三极管VT2选用3DG6,β≥40;扬声器B选用功率为0.2~0.5W、阻抗8~16Ω的喇叭。
