在某些重要场合或需要监视的装置中,要求有保险丝熔断或负载断路的指示,可采用以下一些电路。
须指出,用于熔断器熔断指示电路,因流过熔断器的负载电流大小不同,在熔断器两端仍有一定电压。因此用发光二极管指示时,熔断器未断时需调整与指示灯串联的电阻阻值,使之熄灭,熔断器熔断时应亮。
1.电路之一
电路如图3-46所示。它采用发光二极管VH作熔断器熔断指示。该指示灯不但可用于直流电源,也可用于交流电源。
图3-46 熔断器熔断指示电路之一
工作原理:当熔断器正常时,熔断器两端压降很小,发光二极管VH不亮。当熔断器熔断或熔断器没有与它的插座可靠接触时,电源电压通过负载电阻Rfz,加到指示器电路,发光二极管VH燃亮,发出“不正常”的信号。
图中,二极管VD用来保护发光二极管免受反向电压的作用,并对交流电进行整流;稳压管VS用来保护发光二极管免受直流过载作用。
元件选择:发光二极管VH可选用BT100~200系列等;二极管VD可选用2CZ21B等;稳压管VS可选用2CW53等,稳压值为4~5.8V。电阻R1可按下式计算
式中 VVD——二极管VD上的压降,约0.7V;
VF——发光二极管正向压降(V);
IF——发光二极管工作电流(A);
Rfz——负载电阻(Ω)。
须指出,当用交流电供电时,上式中的U应用0.5U代替。当U大于27V和负载功率大于15W时,电阻R1可由下式计算(https://www.chuimin.cn)
2.电路之二

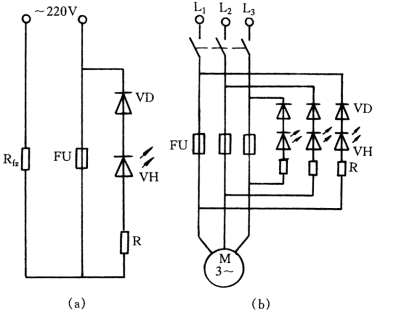

采用更简单的电路如图3-47所示。图3-47(a)用于220V交流电源;图3-47(b)用于380V交流电源。二极管可选用2CZ或2CP等,耐压≥350V;电阻R在10~100kΩ内选取。如图3-47(b)电路正常时,熔断器两端约有+12V电压,调整R阻值,使发光二极管不亮;保险丝熔断后,两端变为约50V以上的电压,发光二极管亮。如果熔断器负载侧碰地,与接地的电源中性点相连通,则熔断器两端电压升到220V,短时间内指示器元件也不会损坏。
3.电路之三
电路如图3-48所示。它可用于负载(如电灯、电热器、接触器线圈等)开路或烧断的指示。
图3-47 熔断器熔断指示电路之二
工作原理:当有电流通过负载Rfz时,在附加电阻R2上有压降,从而引起发光二极管VH发亮。当负载Rfz开路或烧断时,没有电流通过R2,发光二极管不亮。
元件选择:稳压管VS和发光二极管VH的选择与图3-46相同;电阻R2的选择应保证在它上面的压降UR2不大于发光二极管的正向压降,即按下式计算
图3-48 负载开路指示电路
式中 VF——发光二极管正向压降(V);
IF——发光二极管工作电流(A)。
