使用音乐集成电路的报警器设计
【摘要】：用音乐集成电路组成的报警器，电路结构简单，制作容易。音乐集成电路品种很多，常用的有以下几种。用KD9561音乐电路构成的报警电路如图3-41所示。工作原理：当探测开关S接通时，4.5V直流电源经电阻R触发晶闸管V，使V导通，于是信号灯H燃亮，由KD9561音乐电路发出报警信号，此信号经三极管VT放大后，推动扬声器B发声。
用音乐集成电路组成的报警器，电路结构简单，制作容易。音乐集成电路品种很多，常用的有以下几种。
1.KD9300
KD9300系列音乐IC是一种大规模CMOS集成电路，内储一首世界名曲，如生日快乐等。触发一次内存曲演奏一次。可广泛用于各类玩具、门铃、家电告警等需要音乐信号的场合。
主要电气参数：工作电压1.3～5V；工作电流≤0.5μA（静态且输出开路）；总工作电流1.5V时为12mA；3V时为34mA；4.5V时为54mA。
其应用电路及电路板如图3-39所示。其中1脚接电源正极，5脚接电源负极，2脚为触发端（正触发），7、8脚接振荡电阻R，阻值在62～72kΩ间选取，太大或太小都易引起失真。
该音乐电路在应用中易受外界干扰而误触发，可在2脚与正电源或负电源间并一个0.01～0.1μF电容。
可互换或代换型号：CW9300、CW3830、CW8403、CW9400等。
2.KD153
KD153是“丁冬”声音乐电路，每触发一次可发出三声“丁冬”声，其电气参数、电路接法及电路板均与KD9300相同。
3.KD9561
KD9561音乐电路，是四音模拟声电路。按选声端的不同接法，能发出警笛声、救护车声、消防车声和机枪声。

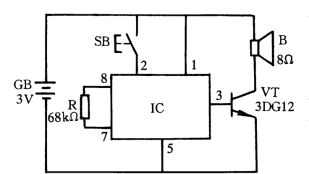

图3-39 KD9300音乐电路

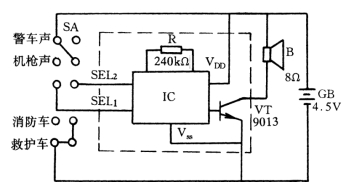

图3-40 KD9561音乐电路
主要电气参数：工作电压：1.5～5V；耗电电流：1.5V时约30mA；4.5V时约150mA。
其应用电路及电路板如图3-40所示。其中SEL1和SEL2为两个选声端。当SEL1接VDD、SEL2悬空时，音乐IC发出警笛声；当SEL1接VSS、SEL2也接VSS时，发出救护车声；当SEL1悬空，而SEL2分别接VSS或VDD时，将分别发出消防车声或枪声。
可互换或代换型号：CW9561、CW4840。
用KD9561音乐电路构成的报警电路如图3-41所示。
工作原理：当探测开关S接通时，4.5V直流电源经电阻R触发晶闸管V，使V导通，于是信号灯H燃亮，由KD9561音乐电路发出报警信号，此信号经三极管VT放大后，推动扬声器B发声。
元件选择：晶闸管V可选用KP1A/200V；信号灯H可选用3.8V/0.28A手电灯泡，也可用两只2.2V/0.25A串联使用。
图3-41 KD9561构成的报警电路
此外，音乐集成电路还有KD9562、KD9562B、KD9563B、FHC5209、KD5608等。
