【摘要】：它不采用变压器，能发出响亮的弹击声，也是一个电子节拍器。从整流器输出的直流电压加到电阻R1、R2上，同时通过电阻R3、电位器RP加到储能电容C2上。弹击声的响度决定于电容C2的容量。图3-35简易讯响器电路之二图3-36简易讯响器电路之三3.电路之三图3-36为采用晶闸管的弛张振荡报警电路，能发出—”声。调节电位器RP，可改变声响频率。

1.电路之一

图3-34为几种音调单纯、颤音少的简易讯响器电路，能发出 pagenumber_ebook=195,pagenumber_book=184 ——”声。

图3-34（a）电路不采用变压器，三极管VT1、VT2通过电容C（或电阻R）耦合产生音频振荡。电容C可选用0.047～0.22μF，也可用470Ω～2.2kΩ的电阻代替。两只三极管的β有50即可，VT1一定要采用锗管，不可用PNP型管。

pagenumber_ebook=196,pagenumber_book=185

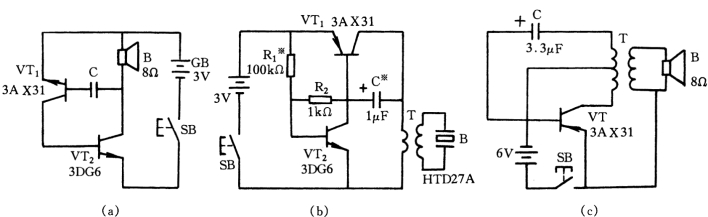

图3-34　简易讯响器电路之一

图3-34（b）电路不采用普通喇叭，而采用压电陶瓷片。改变电阻R1、电容C的数值，可改变声响频率。变压器T采用小型1∶5升压变压器；也可用半导体收音机输入、输出变压器铁芯绕制，初级用直径为0.21mm漆包线绕100匝，次级用直径为0.12mm漆包线绕500匝；也可用小型8Ω输出变压器直接代用，但要反接。压电陶瓷片选用HTD27A-1型。

图3-34（c）电路采用电容C耦合，改变电容C的容量，可改变声响频率。变压器T采用半导体收音机的输出变压器，三极管β不小于50即可。

2.电路之二

电路如图3-35所示。它不采用变压器，能发出响亮的弹击声，也是一个电子节拍器。

工作原理：由二极管VD和电容C1组成带滤波的半波整流器。从整流器输出的直流电压加到电阻R1、R2上，同时通过电阻R3、电位器RP加到储能电容C2上。由三极管VT1、VT2组成单结晶体管模拟器，实现比较功能。当电容C2上的电压与R2上的电压相等瞬时，三极管VT1、VT2导通，C2通过扬声器B的音圈放电，B发出很响的弹击声。弹击声的频率可以调节RP加以改变。弹击声的响度决定于电容C2的容量。

脉冲重复频率实际上与电源电压无关，只决定于以下元件：R3、RP和C2。在如图所示数值下，脉冲重复频率为0.5～2Hz。

扬声器B可选用功率为0.1～0.5W、阻抗为4～8Ω动圈式喇叭。

pagenumber_ebook=196,pagenumber_book=185

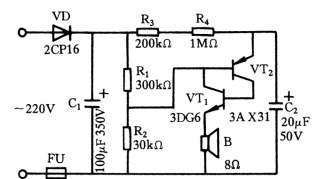

图3-35　简易讯响器电路之二

pagenumber_ebook=196,pagenumber_book=185

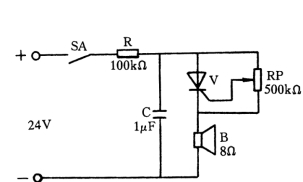

图3-36　简易讯响器电路之三

3.电路之三

图3-36为采用晶闸管的弛张振荡报警电路，能发出 pagenumber_ebook=196,pagenumber_book=185 —”声。

工作原理：接通电源，电源通过电阻R1向电容C充电。随着C上的电压升高，晶闸管V阳极电压也升高，该电压经电位器RP分压加到晶闸管控制极上。当控制极电压达到触发电压时（约1～3V），晶闸管V导通，电容C通过V及扬声器B的线圈放电。电容放电完毕，晶闸管关闭，随后电容C又充电，重复上述过程。调节电位器RP，可改变声响频率。

图中R1为限流电阻，使流过的电流小于晶闸管的维持电流，这样当电容放电完毕，晶闸管能关闭。
