外电网与自备发电电源互投线路设计
【摘要】：无论外电源或自备发电供电，若发生缺相或主电路保险丝熔断时，都能自行切断供电，避免缺相运行带来的危害。在自备发电供电中，若外电源恢复供电，则KA1经KM2的辅助触头而得电吸合，KM1吸合，其常闭辅助触头断开，KA2、KM2失电释放，切断自备发电机供电，而同时使外电源接入运行，指示灯H燃亮，随即发电员将自备发电机停车。
线路如图3-20所示。该电路有以下三个特点：

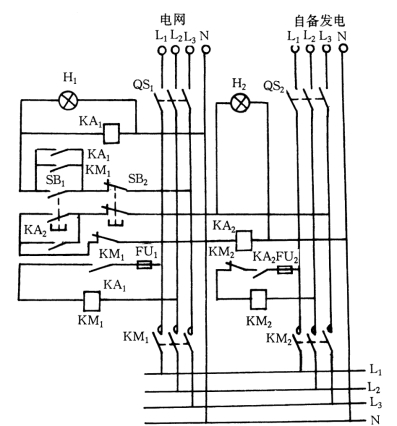

图3-20 外电网电源与自备发电电源互投线路
（1）外电源与自备发电互不牵连，在既有外电源，又有自备发电时，只会让外电源接入负载，不会造成事故。
（2）当外电源停电、自备发电接入使用后，外电源又恢复供电时，能自动实现电源供给电路的切换，可自动切断自备发电供电，并通知其停车，而由外电源接入运行。
（3）可实现缺相保护。无论外电源或自备发电供电，若发生缺相或主电路保险丝熔断时，都能自行切断供电，避免缺相运行带来的危害。
工作原理：使用外电源供电时，合上开关QS1，按下起动按钮SB1，继电器KA1得电吸合并自锁，其常开触点闭合，接触器KM1得电吸合，主触点闭合，接通负载。同时，KM1的常闭辅助触点断开，切断自备发电的控制回路，实现联锁。这时指示灯H1亮，表示负载由外电源供电。
如果外电源断电，则KA1、KM1失电释放，各触头复位，这时指示灯H1也熄灭，发电员见此信号便立即发电，合上开关QS2，指示灯H2亮，然后按下起动按钮SB2，继电器KA2和接触器KM2先后得电吸合，主触点闭合，接通负载。同时，KM2常开辅助触头闭合。
在自备发电供电中，若外电源恢复供电，则KA1经KM2的辅助触头而得电吸合，KM1吸合，其常闭辅助触头断开，KA2、KM2失电释放，切断自备发电机供电，而同时使外电源接入运行，指示灯H燃亮，随即发电员将自备发电机停车。
