蓄电池直流屏不间断供电转换线路
【摘要】：蓄电池直流屏广泛用于发电厂、变电所的直流系统。图3-19蓄电池直流屏不间断供电转换线路元件选择：晶闸管V选用KP50A，耐压不小于600V，额定电流可按直流屏最大负荷的2倍选取；稳压管VS选用工作电流较大的BZ型稳压管，当浮充电机输出电压为250V、蓄电池为180个时，可选用稳压值为60～100V的稳压管；电阻R可选50～1000Ω、功率10W以下。
蓄电池直流屏广泛用于发电厂、变电所的直流系统。为了使直流系统更加安全可靠地运行，可采用如图3-19所示的不间断供电转换电路。
工作原理：由晶闸管V、稳压管VS和电阻R等组成不间断供电转换电路。当交流380V供电正常时，母线WC的直流电是由浮充电机提供的。此时，晶闸管的阴极电位一般为250V，阳极电位为蓄电池组GB电压，约280～300V，阳极和阴极之间的电压不会超过50V，稳压管VS截止，无触发电流输出，所以晶闸管V处于截止状态。当交流380V供电中断时，浮充电机U1输出电压会迅速下降到与蓄电池组之间电压的差值达到稳压管VS的击穿电压（即稳压值）时，使晶闸管V触发导通，蓄电池组能立即向控制母线WC供电。同样，当浮充电机U1因故障而输出电压下跌或消失时，同样能实现上述转换。并且此转换不受蓄电池组GB强充电的影响。

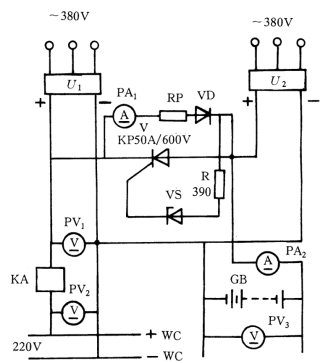

图3-19 蓄电池直流屏不间断供电转换线路
元件选择：晶闸管V选用KP50A，耐压不小于600V，额定电流可按直流屏最大负荷的2倍选取；稳压管VS选用工作电流较大的BZ型稳压管，当浮充电机输出电压为250V、蓄电池为180个时，可选用稳压值为60～100V的稳压管；电阻R可选50～1000Ω、功率10W以下。
