三路电源互备自投线路介绍

【摘要】:当供电电源停电时,主备用电源自动投入运行,当主备用电源断电时,则次备用电源自动投入运行,从而大大提高供电的可靠性。同时中间继电器KA1常闭触点切断2号和3号电源接触器KM2和KM3的线圈回路。当2号电源断电后,接触器KM2常闭触点闭合,KM3得电吸合,3号电源自动投入运行。由于接触器KM1~KM3控制回路分别设有互锁触点,所以同一时间只有一路电源向负载供电。

线路如图3-18所示。当供电电源停电时,主备用电源自动投入运行,当主备用电源断电时,则次备用电源自动投入运行,从而大大提高供电的可靠性

工作原理:如果启用1号电源作为供电电源,应先合上闸刀开关QS1,再合上控制开关SA1,则接触器KM1得电吸合并自锁,由1号电源向负载供电。同时中间继电器KA1常闭触点切断2号和3号电源接触器KM2和KM3的线圈回路。

如果用2号电源作为主备用电源,3号电源作为次备用电源,则应先合上QS2和SA2,然后再合上QS3和SA3,这时中间继电器KA2得电吸合,其常闭触点断开,切断了接触器KM3的线圈回路。

当1号电源断电时,则KM1失电释放,其常闭触点闭合,接触器KM2得电吸合,2号电源自动投入运行。这时KM2常闭触点断开,切断中间继电器KA2的线圈回路,KA2失电释放,其常闭触点闭合,KA3得电吸合,使3号电源由次备用转为主备用。当2号电源断电后,接触器KM2常闭触点闭合,KM3得电吸合,3号电源自动投入运行。

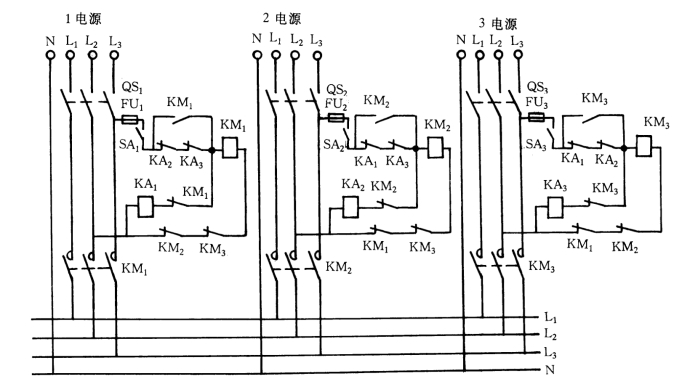

图3-18 三路电源互备自投线路

三路电源可以任意选择一路为供电电源,第二路做主备用电源,第三路作次备用电源,只要改变各开关操作程序即可达到。

由于接触器KM1~KM3控制回路分别设有互锁触点,所以同一时间只有一路电源向负载供电。

要停止对负载供电,需将控制开关KA1~KA3全部断开即可。
