双路电源接触器互投线路设计
【摘要】：双路电源互投是指：负载由两路电源供电，且两路电源同时工作，分别负担用电负荷。图3-13双路电源互投线路之二工作原理：1号、2号电源接通后，电源指示灯H1、H2亮。合上断路器QF2，按下合闸按钮SB2，接触器KM2得电吸合，向乙段母线负载供电。合上控制开关SA3和断路器QF3，接触器KM3处于备投状态。
双路电源互投是指：负载由两路电源供电，且两路电源同时工作，分别负担用电负荷。当其中一路电源停电时，联络开关自动合闸，全部负载由不停电的回路供电。
1.互投线路之一
图3-12是一种简单的互投线路。正常情况下，1号电源向甲段母线的负载供电，2号电源向乙段母线的负载供电。
图3-12 双路电源互投线路之一
工作原理：当1号、2号电源都无电时（断路器QF1、QF2各触点如图所示位置），接触器KM失电释放，其主触点是断开的，即两段母线是断开的。当1号、2号电源都有电时，分别合上闸刀开关QS1、QS2和断路器QF1、QF2，由于两断路器的失压脱扣器YR1、YR2线圈通电，它们的常闭触点断开，所以接触器KM失电，也处于释放状态，两段母线也是断开的。1号电源向甲段母线供电，2号电源向乙段母线供电。
当1号电源断电时（2号电源断电同理），QF1的失压脱扣器YR1线圈失电，断路器QF1跳闸，其常闭辅助触点闭合，接触器KM得电吸合，其主触点将两段母线接通，实现自动切换。
须注意：断路器QF1、QF2的辅助触点必须比主触点先动作一个Δt时间（可用机械调整），否则两个不同电源将在瞬间合并，引起短路。
2.线路之二
线路如图3-13所示。
图3-13 双路电源互投线路之二
工作原理：1号、2号电源接通后，电源指示灯H1、H2亮。合上断路器QF1，按下合闸按钮SB1，接触器KM1得电吸合，向甲段母线负载供电，合闸指示灯H3亮，表示1号电源在供电。合上断路器QF2，按下合闸按钮SB2，接触器KM2得电吸合，向乙段母线负载供电。同时指示灯H4亮，表示2号电源在供电。合上控制开关SA3和断路器QF3，接触器KM3处于备投状态。
当1号电源断电时，KM1失电释放，其常闭辅助触点闭合，接触器KM3得电吸合，其主触点闭合，接通两段母线，2号电源负担全部负载用电。同时合闸指示灯H5亮，表示联络开关处于合闸状态。
如果在供电中是2号电源断电，则接触器KM2自动释放，其常闭辅助触点闭合，接触器KM3得电吸合，1号电源负担全部负载用电。
当断电的电源恢复后，则可打开开关SA，使接触器KM3失电释放，然后使1号、2号电源分担负载。

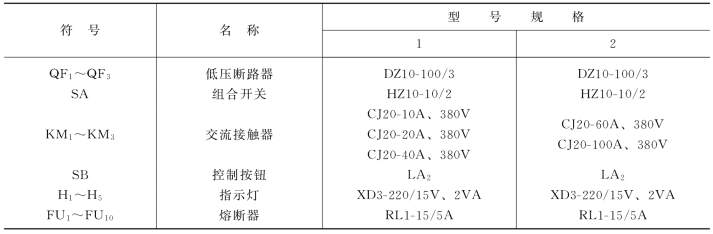

元件选择可参考表3-3。
表3-3 电器元件表
3.线路之三
线路如图3-14所示。
图3-14 双路电源互投线路之三
工作原理：1号电源为主供电源，2号电源为备用电源。当1号、2号电源都有电时，合上开关QS1和QS2，电压继电器KA1～KA6得电吸合，其常开触点闭合，接触器KM1得电吸合，其常闭辅助触点断开，而主触点闭合，1号电源向负载供电。当1号电源断电或缺相时，电压继电器、接触器KM1失电释放，主触点断开，而其辅助常闭触点闭合，经时间继电器延时（不到1s，可调），其延时闭合常开触点闭合，接触器KM2得电吸合，2号备用电源向负载供电。
1号电源恢复时，若要由1号电源供电，则可按下按钮SB2，这时KM2失电释放，主触点断开负载，而其辅助常闭触点闭合，接触器KM1得电吸合，接通负载回路。
当1号主供电源要停电检修时，可按下按钮SB1，则接触器KM1失电释放，停止向负载供电；而KM2得电吸合，2号电源向负载供电（为了使KM2吸合，按下SB1的时间应大于时间继电器的延时时间，即1s。
不论是1号电源还是2号电源在供电，只要发生缺相故障，便能将故障电源切除，而另一电源自动投入运行。
指示灯H1～H3和H4～H6分别指示1号和2号电源三相电压。
元件选择：闸刀开关QS1、QS2和交流接触器KM1、KM2根据负载容量决定；电压继电器KV1～KV6选用DJ-111/220V；时间继电器选用DSJ-11、交流380V。
