双路电源低压断路器自投线路优化方案
【摘要】：低压断路器又称自动空气开关，用它作为自投线路有以下几种方案。表明两路电源均有电。如果以2号电源作供电电源，1号电源作备用电源，则只要合上闸刀开关QS1、QS2后，先合上控制开关SA2，待断路器QF2合闸后，再将控制开关SA1合上即可。图3-11DW2电磁合闸断路器的自投线路2）当二路电源停电或故障时，则断路器QF2自动跳闸，QF2的常闭辅助触点将一路电源自动投入。
低压断路器又称自动空气开关，用它作为自投线路有以下几种方案。
1.DW10电磁合闸断路器的自投线路
线路如图3-10所示。

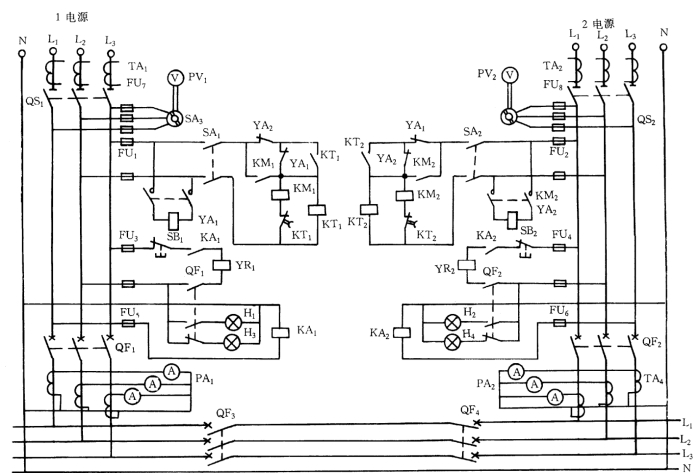

图3-10 DW10电磁合闸断路器的自投线路
（1）如果以1号电源作供电电源，2号电源作备用电源，则先合上闸刀开关QS1、QS2，此时电源（电压表PV1、PV2）有指示。表明两路电源均有电。再合上控制开关SA1，则时间继电器KT1吸合，其常开触点闭合，延时断开常闭触点在延时时间内，使接触器KM1吸合，因此断路器QF1合闸电磁铁YA1线圈带电，QF1合闸，1号电源投入运行。注意：电压继电器KA1在合上SQ1时已得电吸合，所以失压脱扣线圈YR1得电吸合。当要求QF1跳闸时，只要按一下按钮SB1即可。
时间继电器KT1延时断开常闭触点断开，KM1失电，其常开触点断开，合闸电磁铁YA1失电，但这时由于断路器QF1的机械搭勾已经合上，所以QF1仍保持合闸状态。
接着再将控制开关SA2合上，2号电源处于自投的准备状态。
1号电源与2号电源由QF1、QF2的常闭辅助触点实现联锁。
红色指示灯H1和绿色指示灯H3分别表示断路器QF1处于合闸和分闸位置。
当1号电源断电时，电压继电器KA1失电释放，其常开触点断开，失压脱扣线圈YR1失电，断路器QF1自动跳闸。连接在2号电源控制回路的YA1常闭触点闭合，将2号电源自动投入。
（2）如果以2号电源作供电电源，1号电源作备用电源，则只要合上闸刀开关QS1、QS2后，先合上控制开关SA2，待断路器QF2合闸后，再将控制开关SA1合上即可。动作过程分析同前。
元件选择可参考表3-1。

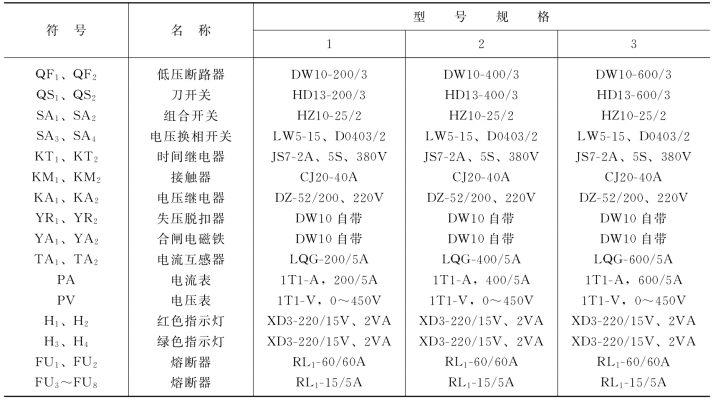

表3-1 电器元件表
2.DW2电磁合闸断路器的自投线路
线路如图3-11所示。工作原理可参照上例分析。现简要总结如下：
（1）一路供电，二路作为备用电源：
1）先合上闸刀开关QS1、QS2，再合上控制开关SA1，则硅整流器VC供电；如用自动，则把转换开关SA3合到自动位置，中间继电器KA1通过QF2辅助触点接通，使断路器QF1合闸；如果采用手动，则把SA1打到手动位置，按下按钮SB1，使KA1接通并使断路器QF1合闸，投入正常运行。
2）将转换开关SA4打到自动位置，做好二路自投的准备工作。
3）合上控制开关SA2，做好整流器电源的互投准备。
（2）二路供电，一路作为备用电源，操作步骤同前。
（3）电源停电或故障时：
1）当一路电源停电或故障时，则断路器QF1自动跳闸，QF1的常闭辅助触点将二路电源自动投入。

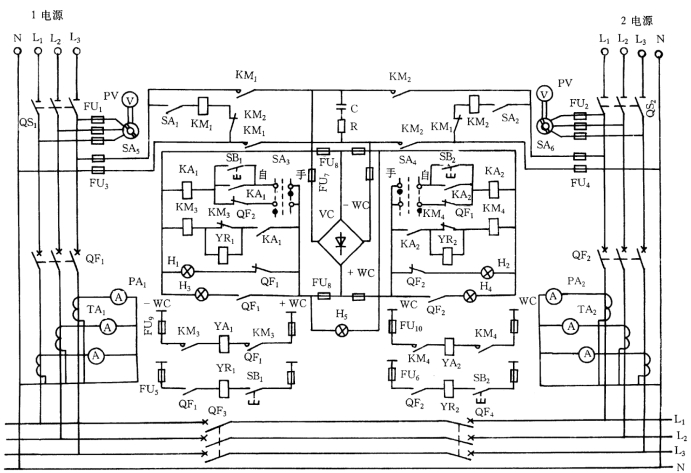

图3-11 DW2电磁合闸断路器的自投线路
2）当二路电源停电或故障时，则断路器QF2自动跳闸，QF2的常闭辅助触点将一路电源自动投入。
电路要求直流合闸接触器（KM3、KM4）CZ0-40/20的释放电压不应大于额定电压（220V）的45%。
元件选择可参考表3-2。

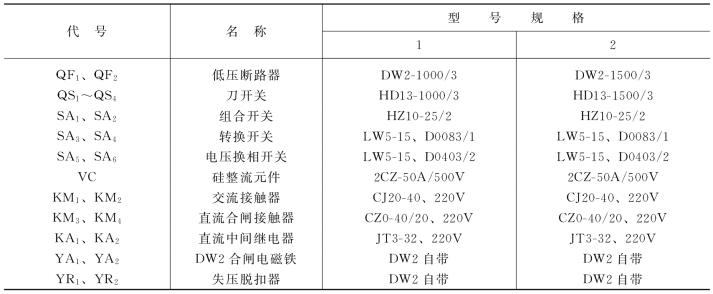

表3-2 电器元件表

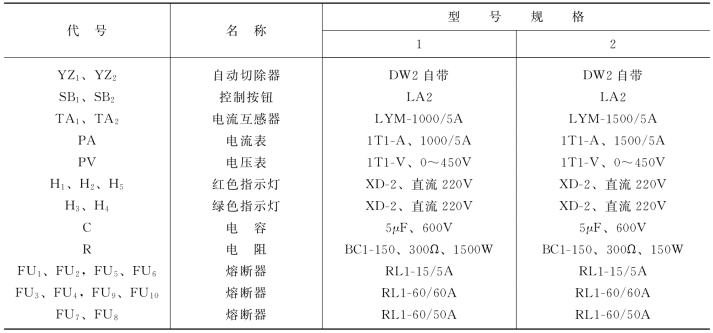

续表
