双路电源互投是指：负载由两路电源供电，且两路电源同时工作，分别负担用电负荷。图3-13双路电源互投线路之二工作原理：1号、2号电源接通后，电源指示灯H1、H2亮。合上断路器QF2，按下合闸按钮SB2，接触器KM2得电吸合，向乙段母线负载供电。合上控制开关SA3和断路器QF3，接触器KM3处于备投状态。......
2023-06-20
如何设置双路电源自动投入接触器线路
【摘要】：当1号电源断电时，接触器KM1失电释放，切断负载回路，同时其常闭辅助触点闭合，接触器KM2得电吸合，其主触点闭合，自动将负载接在2号电源上。1号电源恢复后，为了使1号电源向负载供电，可将控制开关SA2打开，接触器KM2释放，其常开辅助触点闭合，则接触器KM1得电吸合，1号电源向负载供电。图3-7双路电源用接触器自投线路之一上述元件的选择也可作为下面介绍的各线路的参考。
1.线路之一
线路如图3-7所示。图中，接触器KM1、KM2为电源自动切换开关；低压断路器（空气开关）QF1、QF2为两路电源的总开关。
工作原理：平时1号电源供电，2号电源备用（当然也可反之，即2号电源供电，1号电源备用）。当两路电源都有电时，电源指示灯H1、H3亮。先合上断路器QF1，再合上控制开关SA1，则交流接触器KM1得电吸合，其常闭辅助触点断开，切断2号电源的接触器KM2线圈回路，而主触点闭合，将负载接在1号电源上。这时指示灯H2亮，指示1号电源供电。然后合上断路器QF2和控制开关SA2，将2号电源处于备投状态。
当1号电源断电时，接触器KM1失电释放，切断负载回路，同时其常闭辅助触点闭合，接触器KM2得电吸合，其主触点闭合，自动将负载接在2号电源上。这时指示灯H4亮，指示2号电源供电。
1号电源恢复后，为了使1号电源向负载供电，可将控制开关SA2打开，接触器KM2释放，其常开辅助触点闭合，则接触器KM1得电吸合，1号电源向负载供电。然后将开关SA2合上，使2号电源又处于备用状态。
元件选择：低压断路器QF1、QF2选用DZ10-100/3（由负载容量决定）；组合开关SA1、SA2选用HZ10-10/2型，熔断器选用RL1-15/5A；接触器KM1、KM2选用CJ20-100/380V（由负载容量决定）；指示灯选用XD3-220/15V、2VA或其它型号。

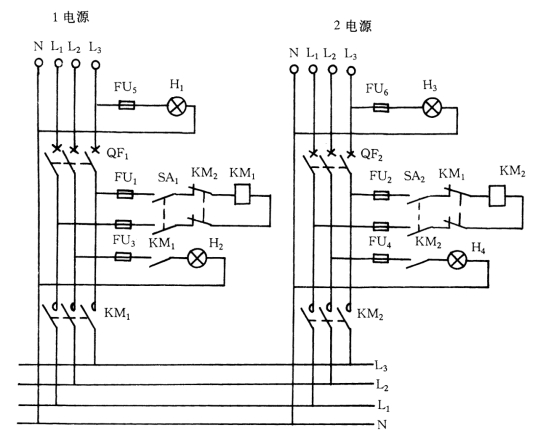

图3-7 双路电源用接触器自投线路之一
上述元件的选择也可作为下面介绍的各线路的参考。
2.线路之二
线路如图3-8所示。
工作原理：合上开关QS1和QS2，接触器KM1和继电器KA1同时得电吸合，KM1主触点闭合，给负载供电；而KA1得电吸合时，则接通晶体管延时电路。由于KM1常闭辅助触点断开，KA1又立即失电释放，这时由1号电源供电。在供电过程中，如果1号电源因故断电，则接触器KM1失电释放，断开负载回路，其常闭辅助触点闭合，继电器KA得电吸合，将延时电路接通，而KA的常闭触点断开，经降压、整流、滤波的直流电压通过电阻R1、电位器RP向电容C2充电，延时开始，经1～2s后，A点电位开始低于B点电位，二极管VD1导通，三极管VT1因基极偏压过小而截止，VT2导通，继电器KA2得电吸合，其常开触点闭合，接触器KM2得电吸合，使其主触点接通，2号电源进行供电。同时KM2常闭辅助触点断开，继电器KA1失电释放，切断延时电路，KA2失电释放，其常开触点断开，而KM2早已自锁。
继电器KA2可选用JRX-13F型灵敏继电器，线圈电压为18V。
