不停电切换线路：交直流电源的优化方案
【摘要】：下面几种交直流电源不停电切换线路，通常用于照明等负载电路，一旦电网断电或恢复供电，备用电源立即进行自动切换。当备用电源不用时，应切断QS。当工作电网断电时，三极管VT1、VT2导通，干簧继电器KR吸合，双向晶闸管V被触发导通，将备用交流电源投入。控制电路中的6V电源，可取自备用电源经降压整流后获得。该电源供给微机使用，可以避免因停电造成信息丢失事故。
下面几种交直流电源不停电切换线路，通常用于照明等负载电路，一旦电网断电或恢复供电，备用电源立即进行自动切换。
1.晶体管构成的自动切换线路
电路如图3-2所示。自动切换时间小于1s。图3-2（a）适用于直流12V的备用电源；图3-2（b）适用于直流24V的备用电源；图3-2（c）适用于交流备用电源。它们的工作原理基本相同。

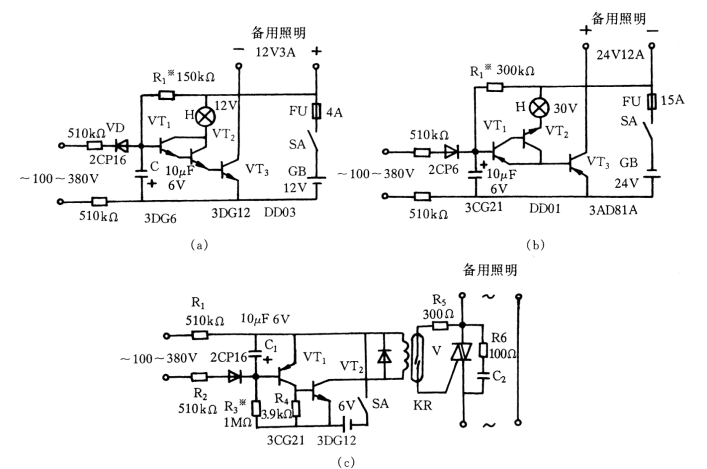

图3-2 晶体管构成的备用电源自动切换线路
工作原理［图3-2（a）］：当交流电网供电时，电网电压经二极管VD半波整流，在电容C上产生电压，使复合三极管VT1～VT3反向偏置，VT1～VT3截止，这时的整机电流极小。当电网断电时，复合三极管即失去反向偏压，并转为由电阻R1提供的正向偏压，VT1～VT3立即导通，12V直流备用电源经三极管VT3集-射结输送给负载。这时VT3管压降Uce3约0.7V。
图中，指示灯H一方面作备用电源投入的指示，另一方面它也是一个理想的降压元件，以减少VT3的功耗；保险丝FU可防止负载短路或过流而烧毁VT3。当备用电源不用时，应切断QS。
如果负载电流更大，可在VT3集电极回路串一只继电器，然后接在R1右端电源线上，通过继电器触点来接通或切断直流备用电源。这时的VT3可采用小功率或中功率三极管，而VT1、VT2可用一只三极管代。
当备用电源为交流电时，可采用图3-2（c）的电路。当工作电网断电时，三极管VT1、VT2导通，干簧继电器KR吸合，双向晶闸管V被触发导通，将备用交流电源投入。控制电路中的6V电源，可取自备用电源经降压整流后获得。
选择电阻R5时要注意，应使双向晶闸管V尽可能工作在全导通状态，以便充分利用双向晶闸管，同时使负载上的电压不畸变。
2.采用逆变器的自动切换线路
电路如图3-3所示。当市电断电后，12V蓄电池立即向负载自动供电。该电路供电功率为40W，如蓄电池改为24V，则功率可达上百瓦。

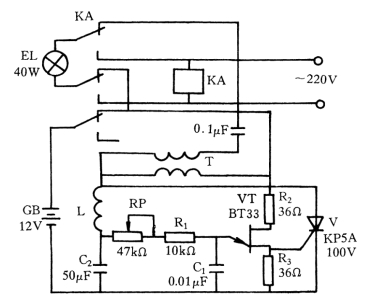

图3-3 采用逆变器的自动切换线路
工作原理：由单结晶体管VT、电容C1、电位器RP、电阻R1等组成触发电路，能产生2kHz～5kHz的触发脉冲。主回路是由输出变压器T的初级、电感L、电容C2和晶闸管V组成的串联RLC欠阻尼正弦振荡电路，振荡频率由L、C2参数所决定。当市电供电时，继电器KA吸合，其常开触点闭合，逆变器不工作，负载由市电直供。当市电断电时，KA释放，其常开触点断开，切断市电回路，其常闭触点闭合，接通逆变器电路。蓄电池GB经变压器T的初级绕组及L向电容C2充电，充电极性为上正下负。当晶闸管V控制极有触发脉冲时，V导通，于是C2就经L及V放电。自由振荡过程中C2反充电，极性变为下正上负，晶闸管于是被关断，然后上负下正的C2与GB、T、L、C2组成放电回路，同时GB向C2充电，使C2由上负下正变为上正下负，直至下一个脉冲触发晶闸管。
元件选择：变压器T铁芯采用E-20磁心，初级用直径1mm漆包线绕24匝，次级用0.31mm漆包线绕440匝。安装磁心时要留0.5～1mm的间隙以防止变压器饱和；电感L可用直径大于1mm漆包线在外径为30mm、内径为25mm的磁环上穿绕10～15匝，电感量为80～120mH。
若负载为100W，则蓄电池应采用24V，晶闸管改用KP-10A/100V，在单结晶体管输出端增加一级射极跟随功率放大（用3DK9等），再加到晶闸管的控制极。变压器T用两副E-20磁心，初级用直径为1.2～1.5mm、次级用0.35～0.47mm漆包线，但两绕组的匝数均不变。
3.采用光电耦合器的自动切换线路
电路如图3-4所示。该电源供给微机使用，可以避免因停电造成信息丢失事故。
工作原理：市电供电时，电网电压经变压器T变压、整流桥VC整流、电容C1、C2滤波、稳压器IC稳压后给微机供电。此时，A点高电位，三极管VT1处于导通状态，光电耦合器B也导通，B点呈高电位，三极管VT2截止，无触发脉冲产生，晶闸管V处于截止状态。
当市电断电时，A点电位也将随之下降，当降低到一定值后，VT1截止，光电耦合器不导通，B点电位降低，VT2导通，产生触发脉冲，使晶闸管导通。于是备用电源（蓄电池GB）就通过晶闸管及稳压器IC给微机供电。
市电恢复后，指示灯（发光二极管）VH亮，线路又自动恢复到由市电供电的状态。
