ME型低压断路器预储能带释能合闸线路优化方案
【摘要】：图2-110ME型断路器电动机预储能带释能交流操作合闸线路工作原理：合闸时，先按下储能按钮SB3，接触器KM2得电吸合并自锁，其常开触点闭合，电动机M起动运转，当运转至终点位置时，行程开关SQ闭合，接触器KM1吸合，其常闭触点断开，KM2失电释放，电动机停转，储能结束。断路器合闸后，其常闭辅助触点断开，接触器KM1失电释放，同时切断KM2线圈回路。跳闸时，按下分闸按钮SB2，分励线圈得电吸合，断路器跳闸，电路回复到初始状态。
图2-110中，SB1为合闸按钮；SB3为储能按钮；YR为释能电磁铁；KM1为防二次合闸接触器；KM2为储能接触器；KM3为合闸接触器；QF为断路器辅助触点；SQ为行程开关；H为储能指示灯。图中未画出的分闸按钮SB2与分励线圈串接。

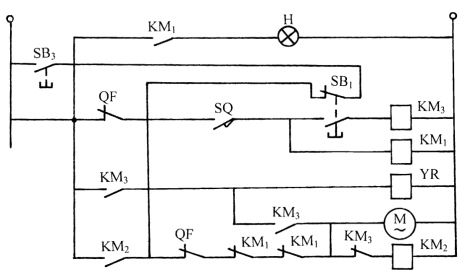

图2-110 ME型断路器电动机预储能带释能交流操作合闸线路
工作原理：合闸时，先按下储能按钮SB3，接触器KM2得电吸合并自锁，其常开触点闭合，电动机M起动运转，当运转至终点位置时，行程开关SQ闭合，接触器KM1吸合，其常闭触点断开，KM2失电释放，电动机停转，储能结束。由于接触器KM2常开触点闭合，储能指示灯H亮。再按下合闸按钮SB1，接触器KM3得电吸合，其常开触点闭合，释能电磁铁YR吸合动作，断路器合闸。在KM3吸合期间，其常闭触点断开，切断KM2线圈回路；其常开触点闭合，电动机得电运转。断路器合闸后，其常闭辅助触点断开，接触器KM1失电释放，同时切断KM2线圈回路。
跳闸时，按下分闸按钮SB2，分励线圈（图中未画）得电吸合，断路器跳闸，电路回复到初始状态。
2.电动机预储能带释能直流操作合闸线路（图2-111）
图2-111中，SB1为合闸按钮；SB3为储能按钮；YR为释能电磁铁；KM1为防二次合闸接触器；KM2为储能接触器；KM3为合闸接触器；QF为断路器辅助触点；QS为行程开关；H为储能指示灯；R为限流电阻，C为电容。
线路的工作原理与图2-110相同，只是控制回路电源为直流而已。

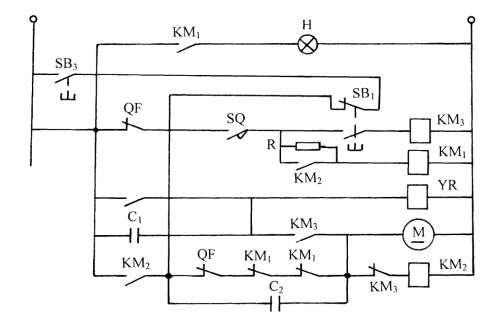

图2-111 ME型断路器电动机预储能带释能直流操作合闸线路
