ME型低压断路器电动机合闸线路优化方案
【摘要】：ME型低压断路器是我国从西德引进的最新产品。ME断路器广泛用作发电机出口断路器。ME断路器有三极和四极两路。断路器的通断能力见表2-15。跳闸时，按下分闸按钮SB2，接触器KM1失电释放，断路器跳闸，电路回复到初始状态。图2-109ME型断路器电动机直流操作合闸线路电动机直流操作合闸线路。图2-109中，SB1为合闸按钮；SB2为分闸按钮；KM1为防二次合闸接触器；KM2为合闸接触器；SQ为行程开关；R为限流电阻，C为电容。
ME型低压断路器是我国从西德引进的最新产品。它适用于额定工作电压交流至380V、660V、50Hz电路，作电能分配和线路不频繁转换之用；对线路及电气设备的过载、欠电压和短路进行保护，并具有分级选择保护；能直接起动电动机，并保护电动机、发电机和整流装置等，免受过载、短路和欠电压等不正常情况的危害。ME断路器广泛用作发电机出口断路器。
ME断路器有三极和四极两路。三极的规格为630～4005A；四极的规格为630～2500A。
断路器的通断能力见表2-15。
断路器的1s额定短时耐受电流值，见表2-16。
（1）电动机交流操作合闸线路（图2-108）。图2-108中，SB1为合闸按钮；SB2为分闸按钮；KM1为防二次合闸接触器；KM2为合闸接触器；SQ为行程开关（终端开关）；M为合闸电动机。

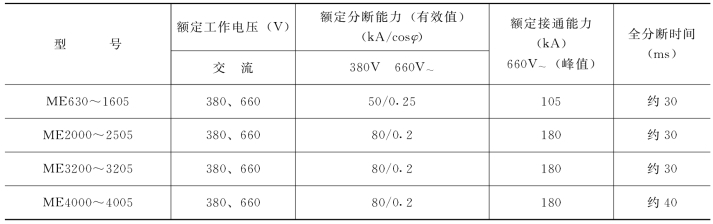

表2-15 断路器的通断能力
表2-161 s额定短时耐受电流值

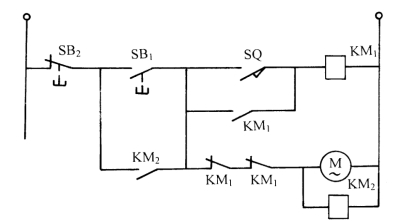

图2-108 ME型断路器电动机交流操作合闸线路
工作原理：合闸时，按下合闸按钮SB1，接触器KM2得电吸合并自锁，其常开触点闭合，同时电动机M起动运转，当运转到终点位置时，行程开关SQ闭合，接触器KM1得电吸合并自锁，其常闭触点断开，于是KM2失电释放，电动机停转，合闸过程结束。
跳闸时，按下分闸按钮SB2，接触器KM1失电释放，断路器跳闸，电路回复到初始状态。

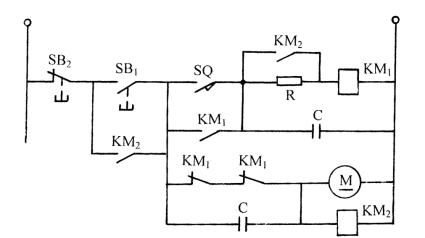

图2-109 ME型断路器电动机直流操作合闸线路
（2）电动机直流操作合闸线路（图2-109）。图2-109中，SB1为合闸按钮；SB2为分闸按钮；KM1为防二次合闸接触器；KM2为合闸接触器；SQ为行程开关；R为限流电阻，C为电容。
线路的工作原理与图2-114相同，只是控制回路电源为直流而已。
