如何操作DW15型低压断路器电动机合闸线路？
【摘要】：DW15-1000～4000A的低压断路器采用电动机合闸。合闸完毕时，行程开关SQ断开，KM失电释放，电动机断电停转。断路器合闸后，其常闭辅助触点QF断开，从而防止重合闸。按下控制按钮SB2，合闸接触器KM1得电吸合，其常开触点闭合，释能电磁铁YA得电吸合，合闸机构动作，断路器QF自动合闸。断路器常闭辅助触点断开，从而使接触器KM1、KM2不再通电吸合。图2-107DW15型断路器有预储能合闸线路
DW15-1000～4000A的低压断路器采用电动机合闸。
1.无预储能合闸线路
线路如图2-106所示。图中，SB1为合闸按钮；SB2为分闸按钮；YR为跳闸线圈；KM为合闸接触器；KA为中间继电器；QF为断路器辅助触点；SQ为行程开关（终端开关）；C为充电电容；M为合闸储能电动机（串励直流电动机）。
工作原理：接通电源，交流电源经电阻R、二极管VD整流向电容C充电。合闸时，按下合闸按钮SB1，电容C对中间继电器KA线圈放电，KA吸合，其常开触点闭合，合闸接触器KM得电吸合并自锁，其常开触点闭合，电动机M起动运转，使操作机构储能。合闸完毕时，行程开关SQ断开，KM失电释放，电动机断电停转。断路器合闸后，其常闭辅助触点QF断开，从而防止重合闸。
跳闸时，按下分闸按钮SB2即可。
图2-106 DW15型断路器无预储能合闸线路
2.有预储能合闸线路

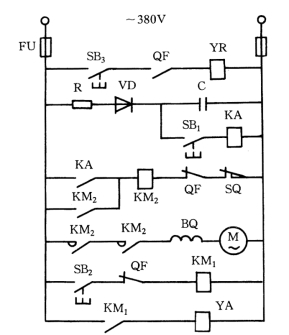

线路如图2-107所示。图中，SB1为合闸按钮；SB2为控制按钮；SB3为分闸按钮；YR为跳闸线圈；KM1为合闸接触器；KM2为电动机控制接触器；KA为中间继电器；YA为释能电磁铁；其它符号意义同图2-106。
工作原理：接通电源，交流电源经电阻R、二极管VD整流，向电容C充电。合闸时，按下合闸按钮SB1，电容C对中间继电器KA放电，KA吸合，其常开触点闭合，接触器KM2得电吸合并自锁，其主触点闭合，电动机M起动运转，使操作机构储能。这时行程开关SQ已打开，KM2失电释放，电动机停转。按下控制按钮SB2，合闸接触器KM1得电吸合，其常开触点闭合，释能电磁铁YA得电吸合，合闸机构动作，断路器QF自动合闸。断路器常闭辅助触点断开，从而使接触器KM1、KM2不再通电吸合。跳闸时，按下跳闸按钮SB3即可。
图2-107 DW15型断路器有预储能合闸线路
