DW10型低压断路器具有失压脱扣器,在一些电力紧张、高压系统停电次数较多的地方,高压系统恢复供电后,断路器不能自动合闸,这给生产带来不便。为此可按图2-104所示线路改进,使其具有自动合闸功能。
图2-104(a)为DW10型低压断路器原有线路(虚线框中电路除外);图2-104(b)为增加部分的线路。图2-104(a)线路的工作原理已在前面作了介绍。图2-104(b)中,时间继电器KT1为延时元件;KT2为合闸时间元件;中间继电器KA1、KA2保证高压恢复送电后只合闸一次。当变压器低压母线有电,值班人员手动操作断路器,或断路器事故跳闸时,保证自动合闸装置不动作,不能自动合闸。

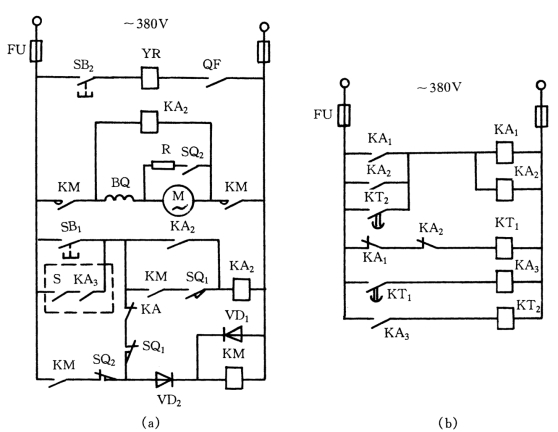

图2-104 DW10型断路器自动合闸线路
(a)原有线路;(b)增加的线路
图中,KV为特殊失压继电器;S为刀开关;其它符号意义参见图2-103。
工作原理:当高压停电恢复供电时,中间继电器KA1、KA2线圈不得电,其常闭触点闭合,时间继电器KT1线圈通电,经过一段延时后,其延时闭合常开触点闭合,KA3得电吸合。KA3的一副常开触点闭合(刀开关S处于合闸位置。它只有检修或不需要自动合闸时才拉开),断路器的电动操作机构接通电源,开始合闸。同时,KA3的另一副常开触点闭合,时间继电器KT2线圈通电,经过1s延时(保证断路器能可靠合闸)后,其延时闭合常开触点闭合,KA1、KA2得电吸合并自锁,其常闭触点断开,KT1、KT2、KA3失电返回,合闸结束。
