电磁操动断路器的控制和信号线路优化方案
【摘要】：合闸完毕，松开SA，SA自动复位，其1、2触点断开，断路器QF的常闭辅助触点也断开，KM失电释放，退出运行。跳闸：将控制开关SA逆转45°，其7、8触点闭合，跳闸线圈YR得电，使断路器跳闸。此时事故音响信号回路接通，发出报警信号。值班人员得知事故信号后，可将控制开关SA向跳闸方向扳转，使SA的触点与QF的辅助触点恢复对应关系，解除事故信号。图2-97电磁操动的断路器控制、信号线路
工厂企业10kV及以下断路器普遍采用CD10（原为CD2）型电磁操动机构。该型机构本身具有机械“防跳”装置。采用CD10型操动机构的断路器控制、信号线路如图2-97所示。图中，WC为控制小母线；WL为灯光指示小母线；WF为闪光信号小母线；WAS为事故音响小母线；WO为合闸小母线；SA为控制开关；KM为断路器QF合闸接触器；YR为跳闸线圈；YA为电磁合闸线圈；KA为出口继电器触点；H1为绿色指示灯；H2为红色指示灯。
控制开关SA采用双向自复式并具有自保触点的LWS型万能转换开关，其手柄在垂直位置（O）为正常，顺转45°为合闸操作，手松开即自动复位，保持合闸状态；逆转45°为跳闸操作，手松开也自动复位，保持跳闸状态。虚线间的箭头表示控制开关手柄自动复归的方向。
图中R3为放电电阻，其作用是：在合闸接触器KM释放时，它能使KM触点的消弧状况得到改善，不会因断弧能力不够而发生粘连，以致烧坏合闸线圈YA。该电阻在合闸线圈YA断电时还能防止线圈两端出现高电压而危及线圈绝缘。
工作原理：
合闸：将控制开关SA顺转45°，其1、2触点闭合，合闸接触器KM得电吸合，其主触点闭合，合闸线圈YA得电，断路器合闸。合闸完毕，松开SA，SA自动复位，其1、2触点断开，断路器QF的常闭辅助触点也断开，KM失电释放，退出运行。同时QF常开辅助触点闭合，红色指示灯H2亮，指示断路器在合闸位置。
跳闸：将控制开关SA逆转45°，其7、8触点闭合，跳闸线圈YR得电，使断路器跳闸。跳闸完成后，SA自动复位，其7、8触点断开，QF的常开辅助触点也断开，YR失电，同时SA的3、4触点闭合，QF的常闭辅助触点也闭合，绿色指示灯H1亮，指示断路器在手动跳闸位置。
当断路器发生事故跳闸时（即KA闭合，YR动作），QF的常开辅助触点断开，红色指示灯H2亮，YR失电。同时QF常闭辅助触点闭合，由于控制开关SA仍在合闸位置，其5、6触点也闭合，接通闪光电源WF，使H1闪光，指示断路器自动跳闸。此时事故音响信号回路接通，发出报警信号。值班人员得知事故信号后，可将控制开关SA向跳闸方向扳转，使SA的触点与QF的辅助触点恢复对应关系，解除事故信号。

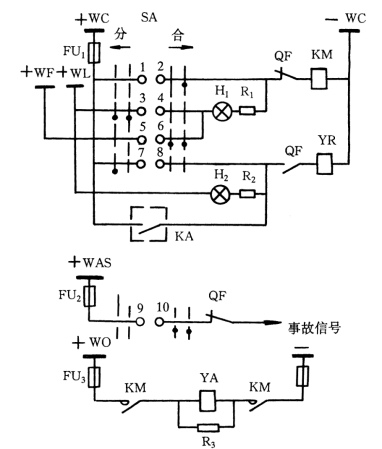

图2-97 电磁操动的断路器控制、信号线路
