弹簧操动断路器控制与信号线路优化方案
【摘要】：弹簧贮能式操动机构品种较多，在工厂企业10kV及以下的断路器常采用CT7型。跳闸完成后，SA自动复位，其1、2触点断开，切断跳闸回路。值班人员得知事故信号后，可将控制开关SA向跳闸方向扳转，使SA的触点与QF的辅助触点恢复对应关系，解除事故信号。图2-96弹簧操动的断路器控制、信号线路
弹簧贮能式操动机构品种较多，在工厂企业10kV及以下的断路器常采用CT7型。
CT7型机构的弹簧贮能电动机采用单相交直流的串激电动机，额定功率为369W。操动机构中可安装1～4只脱扣线圈。

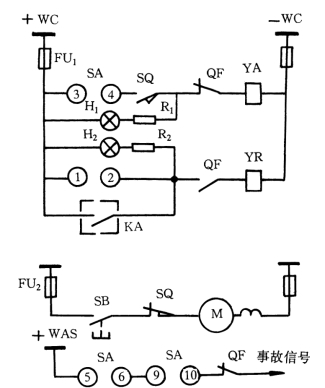

采用CT7型机构的断路器控制、信号线路如图2-96所示。图中，SA为控制开关，可采用LW5型或LW2型；YA为断路器QF的合闸线圈；YR为跳闸线圈；SQ为电动机行程开关（终端开关）；M为贮能电动机；SB为按钮；H1为绿色指示灯；H2为红色指示灯。
工作原理：
贮能：按下按钮SB，电动机M起动运转，弹簧贮能。弹簧贮能完毕，行程开关SQ的常闭触点断开，电动机失电停转，SQ的常开触点闭合，为合闸作好准备。
合闸：将控制开关SA顺转45°，其3、4触点闭合，合闸线圈YA得电，使合闸弹簧释放，断路器合闸。合闸完毕，SA自动复位，其3、4触点断开。断路器QF常闭辅助触点断开，YA失电，QF常开辅助触点闭合，红色指示灯H2亮，指示断路器在合闸位置。跳闸线圈YR虽有电流通过，但由于R2和H2降压，YR不动作。
跳闸：将控制开关SA逆转45°，其1、2触点闭合，跳闸线圈YR得电，使断路器跳闸。跳闸完成后，SA自动复位，其1、2触点断开，切断跳闸回路。同时断路器QF常闭辅助触点闭合，绿色指示灯H1亮，指示断路器在跳闸位置。合闸线圈YA虽有电流通过，但由于R1和H1降压，YA不动作。
当断路器发生事故跳闸时（即KA闭合，YR动作），QF常开辅助触点断开，H2灭，YR失电；QF常闭辅助触点闭合，而这时SA在合闸位置，其5、6触点和9、10触点是闭合的，因此事故信号回路接通，发出报警信号。值班人员得知事故信号后，可将控制开关SA向跳闸方向扳转，使SA的触点与QF的辅助触点恢复对应关系，解除事故信号。
图2-96 弹簧操动的断路器控制、信号线路
