带防跳跃装置的断路器控制线路
【摘要】：各型断路器的“防跳”装置由下列方式构成：对6～10kV断路器，使用CD10型操作机构时，因其机械本身具有“防跳”装置，不需要在控制回路中另加电气“防跳”装置。图2-9135kV及以上断路器“防跳”线路工作原理：断路器QF合闸时，控制开关SA的5、8触点闭合，合闸接触器KM得电吸合，断路器合闸送电。信号灯除指示断路器的位置外，还监视控制电源及跳、合闸回路的完整性。
所谓“跳跃”，是指断路器在手动或自动装置动作合闸后，如果操作控制开关未复归或控制开关触点、自动装置触点卡住，此时保护动作使断路器跳闸，而发生多次的“跳-合”现象。所谓“防跳”，就是利用操作机构本身机械闭锁或另在操作接线上采取措施防止这种“跳跃”的发生。
各型断路器的“防跳”装置由下列方式构成：
（1）对6～10kV断路器，使用CD10（原为CD2）型操作机构时，因其机械本身具有“防跳”装置，不需要在控制回路中另加电气“防跳”装置。
（2）采用防跳继电器KAp构成的电气“防跳”装置。
电路如图2-91所示。图中，控制开关SA采用LW2-z-1a.4.6a.40.20/F8；中间继电器KAp采用DZB-115，220V。

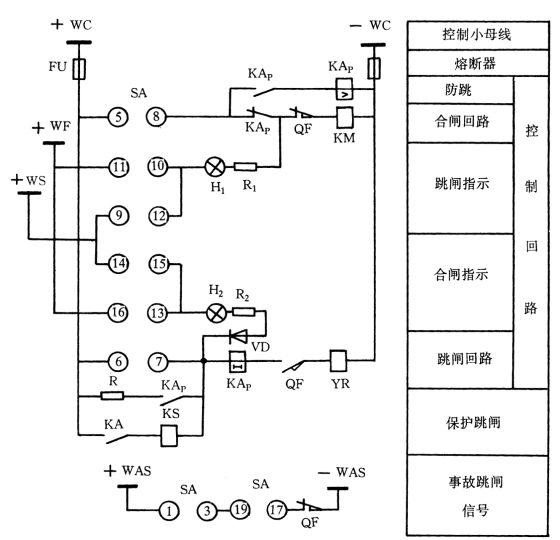

图2-91 35kV及以上断路器“防跳”线路
工作原理：断路器QF合闸时，控制开关SA的5、8触点闭合，合闸接触器KM得电吸合，断路器合闸送电。如果合闸于故障上，保护出口继电器KA常开触点闭合，接通了中间继电器KAp的电流起动线圈，KAp起动。如果SA此时尚未松手复位，5、8触点仍闭合，则KAp通过本身的电压保持线圈自保，同时KAp常闭触点断开，KM失电释放，防止了断路器再次合闸，避免了断路器的跳跃。继电器KA一直保持到开关SA复位后才自行释放，从而达到了防跳目的。
出口继电器KA的常开触点并联KAp常开触点，保证了跳闸回路（YR）只能由断路器QF常开辅助触点切除，保护了出口继电器KA的触点。如果KA的常开触点回路中，串接有信号继电器KS时，为了保证KS的可靠动作，在KAp常开触点回路中需串接电阻R。
该线路的合闸和跳闸的短时脉冲，是由断路器QF的常开和常闭辅助触点来完成的。当断路器事故跳闸时，控制开关SA的触点与QF的辅助触点位置不对应，发出事故信号并接通闪光母线WS，绿色指示灯H1闪光。将控制开关SA转换至对应位置，H1变为平光，同时解除事故信号。控制开关在“预备跳闸”位置时，红色指示灯H2闪光，SA和QF位置相对应。信号灯除指示断路器的位置外，还监视控制电源及跳、合闸回路的完整性。在合闸指示灯H2回路串入二极管VD，是防止当继电保护动作后由控制母线＋WC经保护回路、R2、H2、SA的13、16触点到闪光母线＋WF等；消耗电容器的能量（当操作电源为硅整流电容贮能直流系统时）。
图2-92 以出口继电器构成的防跳线路
（3）采用出口继电器KA触点构成的“防跳”装置。
电路如图2-92所示。图中控制开关SA采用LW2-z-1a.4.6a.40.20/F8。
工作原理：如果断路器QF合闸于故障上，出口继电器KA通过本身的常开触点自锁，其常闭触点断开，合闸接触器KM失电释放，达到防跳目的。在控制开关SA复位后，KA自锁回路断开。
（4）DW10型低压断路器“防跳”装置。
DW10型低压断路器采用跳跃闭锁继电器KAp来防跳。合闸电动机电源有直流和交流两种。
直流电动机和交流电动机合闸的DW10型低压断路器“防跳”电路如图2-93和图2-94所示。

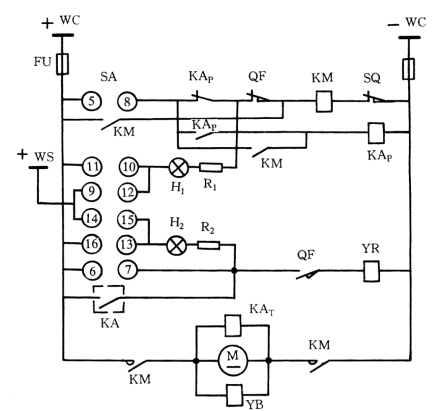

图2-93 直流电动机合闸的DW10型断路器“防跳”线路

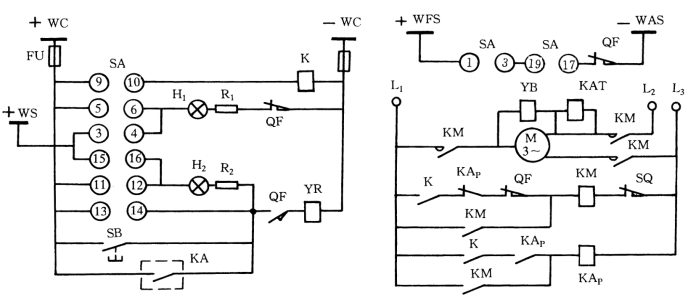

图2-94 交流电动机合闸的DW10型断路器“防跳”线路
图中，SQ为行程开关（终端开关）；KA1为特殊失压继电器；YB为带式制动器；M为电动机；KAp为防跳继电器（对于图2-93采用DZ-17/220V）；KM为合闸接触器（对于图2-93采用CZ3-22/00）；K为中间继电器（DZS-145、220V）；SA为控制开关（图2-93采用LW2-z-1a.4.6a.40.20.20/F8；图2-94采用LW4-10/A275）；KA2为继电保护装置（如过电流继电器等）的触点。
工作原理：两个电路的工作原理相同，以图2-93为例，合闸时，控制开关SA的5、8触点闭合，合闸接触器KM得电吸合并自锁，以保证开关可靠合闸，其常开触点闭合，防跳继电器KAp得电吸合，其常闭触点断开KM线圈回路。当开关到合闸位置时，终端开关SQ断开，KM失电释放，由于KAp的常开触点在合闸脉冲未解除前使KAp自锁，因此开关不致再合闸。
