直流操作断路器跳闸、合闸线路优化方案
【摘要】：当SA转到“跳闸”位置，SA的6、7触点闭合，跳闸线圈YR得电吸合，使断路器跳闸。在跳闸即将完成时，断路器QF常开辅助触点断开，自动地切断跳闸线圈回路。图2-89直流操作断路器跳闸、合闸线路为了使值班人员在断路器跳闸后能及时发现，除绿色灯闪光信号外，还要求发出事故跳闸音响信号。为了实现只有在控制开关SA“合闸后”位置才能接通的SA触点，图中采用了SA的1、3和17、18触点相串联。

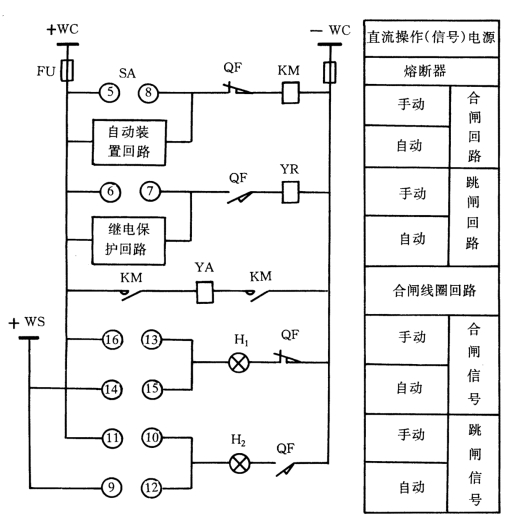

图2-89为断路器简单的直流操作线路。
图中，YA为断路器的合闸线圈；YR为断路器的跳闸线圈；KM为合闸辅助接触器，通过它使合闸线圈动作（合闸线圈所通过的电流约50～400A）。QF为断路器轴上附有的辅助触点；SA为控制开；WS为闪光电源小母线。
工作原理：当控制开关SA转到合闸位置（手控电动合闸）时，5、8触点闭合，合闸辅助接触器KM得电吸合，其常开触点闭合，合闸线圈YA得电，断路器合闸。当断路器合闸即将完成时，断路器常闭辅助触点断开，自动地切断合闸接触器线圈回路，KM失电释放，切断合闸线圈电流，断路器合闸动作全部完成。由于SA在“合闸后”位置，16、13触点闭合，红色信号灯H1亮。如果是通过自动装置进行自动合闸，控制开关SA在“跳闸后”位置，QF的14、15触点闭合，红色信号灯H1发出闪光指示。
当SA转到“跳闸”位置，SA的6、7触点闭合，跳闸线圈YR得电吸合，使断路器跳闸。在跳闸即将完成时，断路器QF常开辅助触点断开，自动地切断跳闸线圈回路。如果是通过继电保护动作自动跳闸的，则SA在“合闸后”位置，9、12触点闭合，断路器QF常闭辅助触点闭合，绿色信号灯H2发出闪光指示。
图2-89 直流操作断路器跳闸、合闸线路

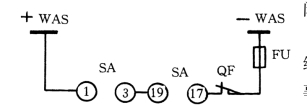

为了使值班人员在断路器跳闸后能及时发现，除绿色灯闪光信号外，还要求发出事故跳闸音响信号。事故音响起动回路如图2-90所示。为了实现只有在控制开关SA“合闸后”位置才能接通的SA触点，图中采用了SA的1、3和17、18触点相串联。在断路器自动跳闸后，QF辅助触点闭合，接通警报母线（WAS）电路，发出断路器事故跳闸音响信号。
图2-90 起动事故音响信号回路
