操作断路器引发跳闸，如何合闸线路？
【摘要】：正常情况下，电流继电器KI1、KI2的常闭触点将断路器QF的跳闸线圈YR1、YR2短接，跳闸线圈不通电。当供电系统发生相间短路等故障时，KI1、KI2动作，其常闭触点断开，从而使电流互感器的次级电流完全通过跳闸线圈，使断路器跳闸。
在35kV及以下接线简单的小容量变电所和小容量水电站的断路器，常采用交流操作电源。断路器交流操作一般由电流互感器、电压互感器或厂、所用变压器供电。电压互感器次级安装一只100/220V的隔离变压器就可得供给控制和信号回路的交流操作电源。
断路器操作及继电保护接线通常有以下三种：
1.直接动作式
其接线如图2-84所示。它是利用断路器手动操作机构中的脱扣器（YR1、YR2）作为过电流和短路保护，不需另外装设继电器。但由于目前只生产T1-6型瞬时过流脱扣器，所以这种接线只能用于无时限过流保护及电流速断保护。
这种方式灵敏度低，工作可靠性差，仅用于对保护要求不高的场合。
2.利用继电器常闭触点分流跳闸线圈方式
其接线如图2-85所示，继电保护接线展开图如图2-86所示，手动操作电路接线如图2-87所示。断路器操作机构QM采用CS1或CS2型，操作机构各触点分合情况及信号指示见表2-14。
图中，TAa、TAc为A相和C相电流互感器，KI1、KI2为电流继电器，工厂一般采用GL-15、16、25、26型，它能在电流不大于150A情况下，其触点可以将这个电路分流接通与分流断开；YR1、YR2分别为断路器过流脱扣器，YR3为断路器手动脱扣器，它们都安装在CS2操作机构内。
图2-84 交流操作继电保护直接动作线路

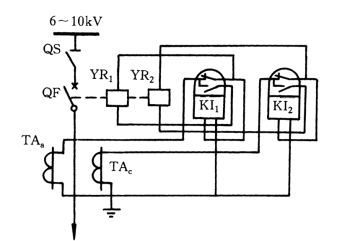

图2-85 继电器常闭触点分流跳闸线路

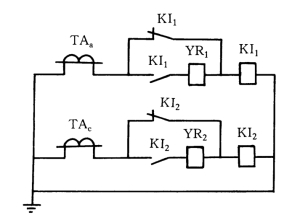

图2-86 继电保护接线展开图
表2-14中的手动合闸、拉闸，是指利用CS2操作机构的操作杆合、拉闸；手动跳闸是指按动跳闸按钮SB的跳闸；自动跳闸是指电流继电器KI1、KI2动作引起的跳闸。采用三种颜色信号灯，便于监视及事故分析。
正常情况下，电流继电器KI1、KI2的常闭触点将断路器QF的跳闸线圈YR1、YR2短接，跳闸线圈不通电。当供电系统发生相间短路等故障时，KI1、KI2动作，其常闭触点断开，从而使电流互感器的次级电流完全通过跳闸线圈，使断路器跳闸。
图中电流继电器的一对常开触点与跳闸线圈串联，其目的是避免电流继电器的常闭触点在线路正常运行时偶然断开，造成误跳闸的事故。
3.利用速饱和变流器接线方式
其接线如图2-88所示。图中，1TAa、1TAc为A相和C相电流互感器；2TAa、2TAc为A相和C相速饱和变流器；KI1、KI2为电流继电器。
表2-14 CS2型操作机构QM各触点闭合表及信号指示
注X——闭合。

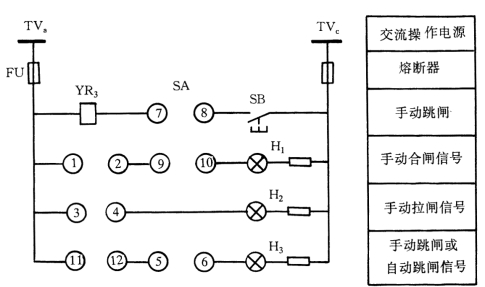

图2-87 手动操作电路接线
正常情况下，电流继电器KI1、KI2不动作，其常开触点是断开的，速饱和变流器二次处于开路状态，断路器QF的跳闸线圈YR1、YR2不通电。当供电系统发生相间短路等过电流故障时，KI1、KI2动作，其常开触点闭合，接通跳闸回路。由速饱和变流器供电给跳闸线圈，使断路器跳闸。
采用速饱和变流器的目的是在短路时，限制流过跳闸线圈的电流（一般限制在7～12A范围内），并减轻电流互感器1TA的负荷阻抗。
采用速饱和变流器作操作电源，灵敏度较低，工作可靠性也较差。
图2-88 利用速饱和变流器的保护线路
