电容式交流接触器的直流运行线路
【摘要】：交流接触器使用广泛，用量很大。对于额定电流60A以上的交流接触器，应采用直流运行技术。图2-74电容式交流接触器直流运行线路之一图2-75电容式交流接触器直流运行线路之二2.线路之二线路如图2-75所示。
交流接触器使用广泛，用量很大。对于额定电流60A以上的交流接触器，应采用直流运行（即无声运行）技术。
如CJ12系列交流接触器，操作电磁铁的电耗分配为：短路环电耗占25.3%，铁芯电耗占65%～75%，线圈电耗占3%～5%。改用直流或脉动直流激磁就可以减去短路环和铁芯的电耗，从而大大地降低电磁铁的电耗，并可消除其噪音，同时也可降低线圈的温升，延长其使用寿命。例如，CJ12系列交流接触器改成直流运行（电容式节电器）后，其节电效果见表2-8。
1.线路之一
线路如图2-74所示。
工作原理：按下起动按钮SB1，交流接触器KM接通交流电源而吸合，其常开辅助触点闭合。放松按钮SB1后，SB1的常闭触点将二极管VD接通，VD与KM线圈并联。这时KM仍保持吸合状态，并转入直流运行。电容C串入电路起降压作用。正半波时，电源电压经电容C加到KM线圈上；负半波时，电源电压加在电容C上，这时KM线圈上产生自感电动势，二极管VD为自感电流提供通路，线圈电流的方向不变，即放松按钮SB1后，交流接触器进入直流运行。

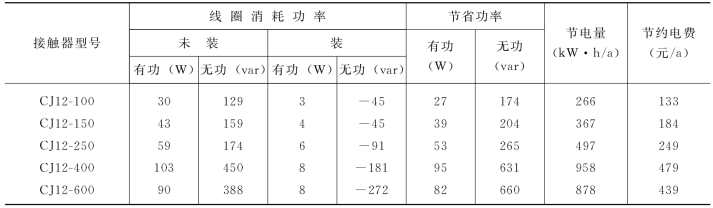

表2-8 电容式节电器的节电效果
注电价以0.5元/（kW·h）计算；无功当量k取0.06；每天工作24h，全年工作300d。
图2-74 电容式交流接触器直流运行线路之一

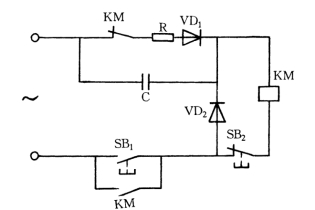

图2-75 电容式交流接触器直流运行线路之二
2.线路之二
线路如图2-75所示。
工作原理：按下起动按钮SB1，交流电流经二极管VD1半波整流、电阻R限流、接触器KM线圈构成回路，KM得电吸合，其常闭触点断开，但常开触点尚未闭合时，电容C已串入电路中，起到降压作用。以后的工作原理与图2-74相同。
注意：图2-75线路，起动时接触器线圈流过很大的起动电流，所以按下按钮SB1的时间不可太长。
3.线路之三
线路如图2-76所示。
工作原理：按下起动按钮SB1，接触器KM得电吸合，其常开辅助触点闭合，中间继电器KA得电吸合，KA的常闭触点断开，切断二极管VD1和电阻R的回路。KA的作用是待KM吸合后，才切断VD1、R回路，以保证起动可靠。改变电阻R的阻值，可调节KM起动时的吸力。R的阻值愈小，KM起动时的吸力愈大。调试时，如发现KM起动时吸不上，可适当减小R的阻值。
4.线路之四
线路如图2-77所示。
工作原理：按下起动按钮SB1，电源第一个正半周时，接触器KM由二极管VD1半波整流电源供电，电阻R起限止KM起动时吸合电流的作用；负半周时，KM由二极管VD2续流，同时电容C经VD2充电。电源第二个正半周时，KM由VD1的半波整流和C的放电电流组成的合成电流供电（约经六个周期），使KM吸合且保持吸合。此时KM常闭触点断开，切断VD1、R回路，线圈正半周由电容C放电电流供给，负半周由VD2续流使线圈始终通有直流。

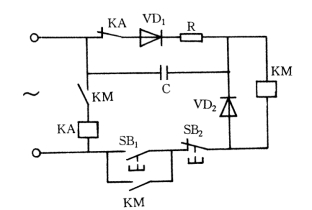

图2-76 电容式交流接触器直流运行线路之三

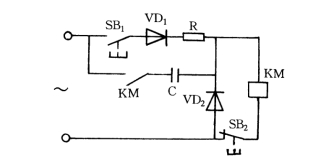

图2-77 电容式交流接触器直流运行线路之四
5.图2-74～图2-77线路元件参数选择
（1）起动限流电阻的选择
式中 R——起动限流电阻阻值（Ω）；
PR——起动限流电阻的功率（W）；
Ix——交流接触器KM的吸合电流，即保证接触器正常起动所需的电流（A），一般Ix＝10Ib（交流操作时的保持电流Ib，可由产品目录查得）；
U——电源交流电压值（V）；
Ro——接触器线圈电阻与二极管内阻之和（Ω）。
（2）电容器电容量计算
式中 C——电容器电容量（μF）；
Uc——电容器耐压（V）；
I——接触器线圈直流工作电流（A），I＝（0.6～0.8）Ib；
k——经验系数，当电源电压为380V时k＝1；220V时k＝1.73；127V时k＝3。
额定电流大的接触器，其电容器电容量取上式中小的系数。
（3）整流二极管参数计算
式中 IVD1、IVD2——二极管VD1和VD2的额定电流（A）；
UVD1、UVD2——二极管VD1和VD2的耐压值（V）；
Ib、U——同前。
配额定电压380V交流接触器的节电器元件参数，见表2-9。
6.交、直流运行主要电气参数比较
以CJ1-600/3交流接触器为例，交、直流运行的主要电气参数比较，见表2-10。
表2-9 配380V 交流接触器的节电器元件参数
表2-10 CJ1-600/3交流接触器交、直流运行电气参数
