继电器吸合后工作电流减小的节电线路优化方案
【摘要】：继电器吸合时需较大的启动电流，以便继电器能可靠地吸合，而吸合后则只要有较小的电流就能维持其吸合状态，以达到节电的目的。图2-68线路的输入信号为脉冲信号，继电器KA吸合后，其常开触点闭合，即使脉冲信号消失，KA仍保持吸合状态。当有信号输入，三极管VT导通，于是电容C有较大充电电流通过使继电器KA吸合，然后电源通过电阻R限流，使继电器保持吸合状态。当继电器KA吸合时，通过KA的触点使限流电阻R串入继电器线圈回路。
继电器吸合时需较大的启动电流，以便继电器能可靠地吸合，而吸合后则只要有较小的电流就能维持其吸合状态，以达到节电的目的。
1.线路之一
线路如图2-68所示。
图2-68 继电器节电线路之一
工作原理：图2-68（a）线路的输入信号Ui为直流，电容C平时充满电，当Ui到达时，三极管VT导通，C对继电器KA线圈放出瞬间较大的电流而使其吸合，然后电源通过电阻R限流，使继电器保持吸合状态。
限流电阻R和电容C的选择由试验而定，C只要充满电后对继电器KA放电，能使其瞬间吸合即可；调整R使继电器保持电流最小，但能可靠吸合住，并要考虑电源电压波动的情况。
图2-68（b）线路的输入信号为脉冲信号，继电器KA吸合后，其常开触点闭合，即使脉冲信号消失，KA仍保持吸合状态。其它部分与图2-68（a）相同。
2.线路之二
图2-69为继电器半压节电线路。它靠电容储能产生倍压启动继电器，以电源电压的一半保持继电器的吸合。
工作原理：接通电源，电容C通过电阻R1、二极管VD被充电至约电源电压（6V）。在刚充电时即使三极管VT导通，继电器KA也不会吸合，这是因为KA线圈所加的电压（6V）低于线圈额定电压（12V）的一半，即低于吸合电压。电容充满电后VT是截止的。当SA（开关或触点）闭合时，VT基极经电阻R2接地得到偏压而导通，这时电源电压和电容上的电压迭加为2倍电源电压作用于继电器线圈，KA吸合。当电容放电后，继电器以约1/2额定电压（6V）保持其吸合。二极管VD的作用是防止电容C在SA闭合时短路放电。继电器衔铁一开始吸动，气隙就减小，吸力就很快增加，但由于电容放电，其电压随之下降，使吸力减小，只要使电容上电压下降的速度低于吸力增加的速度，继电器就能可靠地吸合。
图2-69 继电器节电线路之二
3.线路之三
线路如图2-70所示。

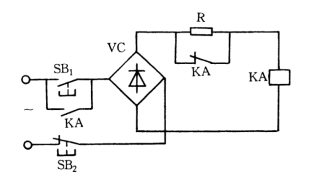

工作原理：按下起动按钮SB1，交流电源经整流桥VC整流，输出的直流电压经继电器KA的常闭触点加到KA的线圈上，KA启动吸合，其常开触点闭合自锁，其常闭触点断开，将限流电阻串入KA线圈回路。
4.线路之四
线路如图2-71所示。

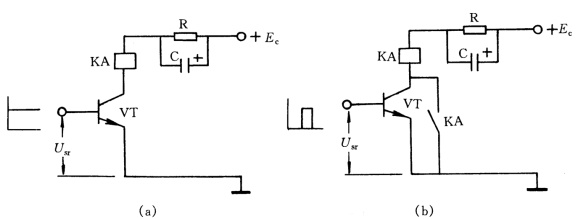

工作原理：图2-71（a）线路的输入信号Ui为直流；图2-71（b）线路的输入信号为脉冲信号。电容C平时经限流电阻R放电。当有信号输入，三极管VT导通，于是电容C有较大充电电流通过使继电器KA吸合，然后电源通过电阻R限流，使继电器保持吸合状态。
图2-71（b）利用继电器KA的常开触点以实现自锁，否则当脉冲信号消失后，KA即释放。
图2-70 继电器节电线路之三
图2-71 继电器节电线路之四
5.线路之五
线路如图2-72所示。

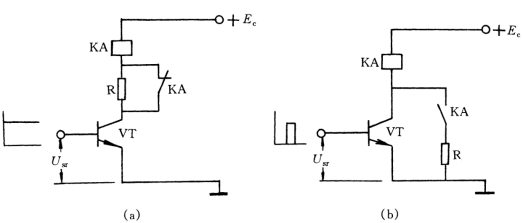

图2-72（a）线路的输入信号为直流；图2-72（b）线路的输入信号为脉冲信号。当继电器KA吸合时，通过KA的触点使限流电阻R串入继电器线圈回路。
6.线路之六

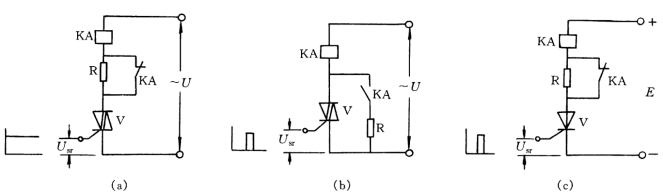

图2-73为采用晶闸管控制继电器的节电线路。
工作原理：图2-73（a）线路的晶闸管控制极触发信号Ui为直流；图2-73（b）和（c）的触发信号为脉冲信号。图2-73（a）和（b）的电源为交流电压；图2-73（c）的电源为直流电压。当晶闸管V触发导通后，继电器KA吸合，通过KA的触点使限流电阻R串入继电器线圈回路。
图2-72 继电器节电线路之五
图2-73 继电器节电线路之六
在用继电器常开触点自锁的线路（以上各图中未画出继电器释放控制线路），实际上只要在继电器线圈回路串接一只常闭触点按钮（停止按钮）或另一继电器的常闭触点即可实现继电器释放。
