电磁铁过电流保护线路的简单设计方案
【摘要】：图2-66电磁铁过电流保护线路工作原理：在电磁铁YA线圈回路串联一阻值很小的电阻R，电磁铁正常吸合时，在R上的电压降很小，对电磁铁正常工作没有影响，灵敏继电器KA1也不会吸合。电容C还有一个作用，就是在电磁铁启动时，瞬间线圈电流很大，在电阻R上的压降也很大，由于电容两端的电压不能突变，仍处于低电压，所以在这短暂的启动过程中，灵敏继电器KA1是不会误吸合的。
交流电磁铁一旦衔铁卡阻，磁隙增大，电感大大减小，线圈电流会达到额定电流的6～8倍，若不及时发现，很容易烧坏电磁铁。因此在使用环境恶劣的场所或重要的场合，有必要为电磁铁加装保护装置。
图2-66就是一种简单的电磁铁过电流保护线路。

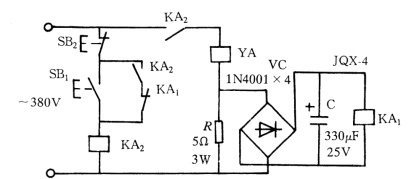

图2-66 电磁铁过电流保护线路
工作原理：在电磁铁YA线圈回路串联一阻值很小的电阻R，电磁铁正常吸合时，在R上的电压降很小（不足3V），对电磁铁正常工作没有影响，灵敏继电器KA1也不会吸合。当电磁铁衔铁卡阻，线圈电流显著增大时，在电阻R两端产生较大的电压降。该电压经整流桥VC整流、电容C滤波后，使灵敏继电器KA1吸合，从而切断中间继电器KA2自锁回路，KA2失电释放，其常开触点断开，切断电磁铁电源，从而保护了电磁铁。
电容C还有一个作用，就是在电磁铁启动时，瞬间线圈电流很大，在电阻R上的压降也很大，由于电容两端的电压不能突变，仍处于低电压，所以在这短暂的启动过程中，灵敏继电器KA1是不会误吸合的。
灵敏继电器KA1可选用JQX-4型12V等。电阻R可按下式选择
式中 UR——电阻R上的电压降，当灵敏继电器的额定工作电压为12V时，UR可取1.5～2V；若工作电压为24V时，R可取3～4V；
Ie——电磁铁吸合状态下的额定电流（A）。
