直流电磁铁与继电器的快速强励磁释电路
【摘要】：该电路同样也适用于直流继电器、接触器。工作原理：启动继电器KA前，电容C已经电阻R和继电器KA1常闭触点充电至电源电压。这时KA1失电回复也无妨。KA常开触点闭合，KA线圈串入电阻R转入正常励磁。当需要释放继电器KA时，继电器KA2吸合，其常闭触点断开、常开触点闭合，KA线圈被短接，KA快速释放。
1.电路之一
直流电磁铁强励磁快释放电路如图2-40所示。
工作原理：当启动电磁铁时，接触器KM吸合（图中未画出），其常闭触点断开、常开触点闭合。由于电容两端电压不能突变，电容C相当于短路，电阻R1被二极管VD和电容C短接，电源电压全部加在电磁铁YA线圈上，电磁铁被强励磁。随着电容C的充电，电阻R1上的电压逐渐升高，使电磁铁线圈上的电压逐渐下降。电容充电完毕，电磁铁转入正常励磁。
当需要释放电磁铁时，接触器KM失电释放，其常闭触点闭合、常开触点断开，电容C经电阻R2向电磁铁YA线圈放电，进行反向励磁，使电磁铁快速释放。
该电路同样也适用于直流继电器、接触器。

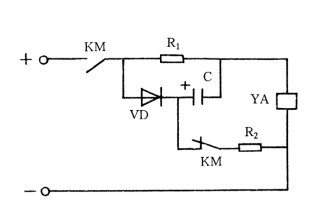

图2-40 电磁铁强励磁快释放电路
图2-41 继电器强励磁快释放电路
2.电路之二
直流继电器强励磁快释放电路如图2-41所示。
工作原理：启动继电器KA前，电容C已经电阻R和继电器KA1常闭触点充电至电源电压。启动时，继电器KA1吸合（图中未画出），其常闭触点断开、常开触点闭合，电容C向继电器KA线圈放电，继电器被强励磁，并自锁。这时KA1失电回复也无妨。KA常开触点闭合，KA线圈串入电阻R转入正常励磁。
当需要释放继电器KA时，继电器KA2吸合（图中未画出），其常闭触点断开、常开触点闭合，KA线圈被短接，KA快速释放。
