交流接触器低电压启动线路优化建议：如何实现交流接触器低电压启动？
【摘要】：当电网电压下降到交流接触器吸引线圈额定电压的85%以下时，启动接触器，其衔铁会跳动不止，不能可靠吸合，若启动时间较长，还有可能烧毁线圈。即在交流接触器控制回路串联一只二极管，改为直流启动交流运行。这是因为交流接触器线圈的直流电阻较小，故成为直流启动时，启动电流较大，能在较低的电压下可靠吸合。其常开辅助触点将二极管VD短接，交流接触器投入运行。
当电网电压下降到交流接触器吸引线圈额定电压的85%以下时，启动接触器，其衔铁会跳动不止，不能可靠吸合，若启动时间较长，还有可能烧毁线圈。为此可采用如图2-24所示的线路。即在交流接触器控制回路串联一只二极管，改为直流启动交流运行。这是因为交流接触器线圈的直流电阻较小，故成为直流启动时，启动电流较大，能在较低的电压下可靠吸合。虽然启动电流较大，但由于启动时间很短，不会烧毁线圈。

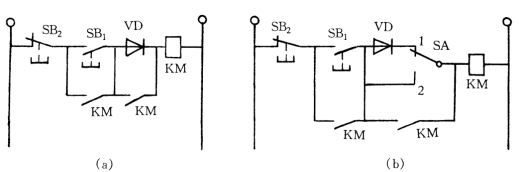

图2-24 交流接触器低电压启动线路
工作原理［图2-24（a）］：按下起动按钮SB1，交流电源经二极管VD半波整流，将直流电压加在交流接触器KM线圈上，KA吸合。其常开辅助触点将二极管VD短接，交流接触器投入运行。一般情况下交流接触器的释放电压为额定电压的40%～65%以下，所以接触器吸合后不会因电源电压偏低而再跳开。
这种控制线路，对于小容量交流接触器的线圈额定电压为380V下降到电压为240V以上时，也能达到可靠的吸合：对于线圈额定电压为220V下降到150V以上时，也同样能达到可靠的吸合。
图2-24（b）只是在图2-24（a）线路中增加一个转换开关SA。其目的是：当电网电压偏低时，将SA打到“1”位置，这时与线路图2-24（a）相同；当电网电压下降较少时，将SA打到“2”位置，恢复交流接触器原有线路，即交流启动交流运行。用户可根据电压波动大小进行选择直流启动及交流启动方式。
