提高继电器、接触器触点控制系统的可靠性线路方案
【摘要】：为了提高继电器、接触器触点控制系统可靠性，可采取以下一些措施：在潮湿或有腐蚀性介质的场所，控制回路电源应按图2-20所示的方法接线。为此，可采用时间继电器、CTR热敏电阻等防止触点竞争的线路。这是因为继电器或接触器的并联触点不可能同步动作，因而并联触点通过的电流是不同的。否则会缩短它们的使用寿命、增加电耗、降低控制系统的可靠性。
为了提高继电器、接触器触点控制系统可靠性，可采取以下一些措施：
（1）在潮湿或有腐蚀性介质的场所，控制回路电源应按图2-20（b）所示的方法接线。因为在这种环境容易发生短路及漏电故障，如果按图2-20（a）方法接线，当b点接地时，接触器KM得电吸合，电动机将意外起动，起动后又不能停机。如果采用图2-20（b）方法接线，则当d、e、f任何一点接地时，接触器KM均不会意外的通电。

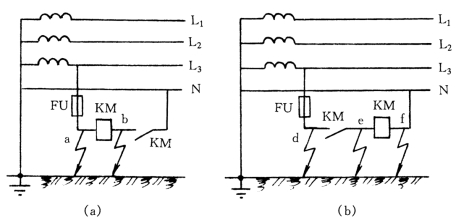

图2-20 在潮湿或有腐蚀性介质场所的接线
当然，如果控制电源经隔离变压器后得到，则也是安全可靠的。
即使在正常环境中，控制回路的接地也应按此原则实行：继电器或接触器线圈的一端应接在公共的“地”或零线上（不包括由380V供电的控制回路），线圈的另一端及所有电器的触点接在电源的另一侧。
（2）采用控制回路电源和主电路电源同时得电、失电的线路。即两者有联锁保护。最好控制电源与主电路采用同一电源，并尽量由同一电源开关及熔断器供电。
（3）在直流继电器或电磁铁线圈上并联熄火花电路（请见本章第三节一项），以保护触点不被烧蚀。
（4）采用防止触点粘连的联锁保护线路。
（5）合理使用触点。如尽量避免多个继电器依次动作才能接通另一个继电器的现象；控制回路中应尽量减少触点数和电器元件，因为多一个触点和元件，就意味着多一个可能故障点。为此可以采用布尔代数等方法简化控制线路。例如，有一控制线路如图2-21（a）所示。它共需8个触点。根据线路，可写出以下逻辑关系式
图2-21 某继电器控制线路
经简化得
它正符合桥接线路的公式特征，因此简化后的线路如图2-21（b）所示。它只需5个触点。
另外，还可在控制线路中引入二极管来减少触点的数量，如图2-22所示。
（6）要防止触点的竞争。当两个以上继电器的触点从一种状态切换为另一种状态的过渡过程，必须考虑触点切换所用的时间。否则就不能保证电路的正常工作。为此，可采用时间继电器、CTR热敏电阻等防止触点竞争的线路。
（7）尽可能不采用并联触点的办法来加大触点容量。这是因为继电器或接触器的并联触点不可能同步动作，因而并联触点通过的电流是不同的。特别是断开时，后断开的触点将承担全部负载，触点有可能粘连，导致事故的发生。
（8）应避免和减少中间继电器及时间继电器在使命完成后，被控设备正常运行时，线圈长期通电。否则会缩短它们的使用寿命、增加电耗、降低控制系统的可靠性。
（9）两个线圈额定电压相同的交流继电器或接触器，不能串联接于2Ue的回路内（Ue为线圈额定电压）。因为两者线圈阻抗不一样，当其中一个先动作后，它的线圈阻抗急剧增加，使线路内的电流减少好几倍，不足以使另一个电器的衔铁吸合。
（10）应避免不同型号的直流继电器或接触器并联使用。因为不同型号的线圈储能不同，会引起一个线圈释放时间增长，另一个线圈由于去磁作用，释放时间缩短，有时还会发生反复磁化和重复吸合的现象。例如，当继电器或接触器释放时间要求较准确时，两个不相同型号线圈应按图2-23（a）接线，而不宜用图2-23（b）接线。当然，对于交流继电器或接触器，则无此问题。

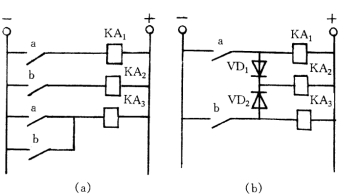

图2-22 引入二极管减少触点数量的线路

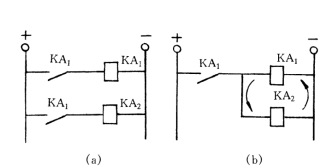

图2-23 要求动作准确的直流控制回路
（a）正确的线路；（b）错误的线路
（11）防止寄生回路干扰。如果控制回路元件及布线不合理，会产生互相干扰现象，使某一个或若干个局部回路的继电器、接触器动作不正常。为此，除在控制回路元件及布线应合理安排外，还可采取阻隔措施，即采用二极管、继电器、开关等隔离。
（12）线路设计时要考虑到异常情况。即不但要考虑继电器、接触器在正常情况下控制回路能可靠工作，而且要考虑它们处于异常状态（如发生线圈烧断、触点粘连、机械卡阻、接触不良、元件损坏等）时，不能出现威胁设备和人身安全的事故。
（13）其它措施。如设置超行程保护；设置过载、短路、失压、限位、制动等保护；设置信号、报警系统等。
