触点竞争是继电-接触器控制系统中经常要碰到的问题，处理起来比较麻烦，有时需增添不少元件。但如果利用负温度系数热敏电阻（CTR）的延时开关特性，便能方便而有效地防止继电器触点竞争。下面列举两例。

1.例一线路

线路如图2-14所示。图中Rt是CTR热敏电阻。如果在继电器KA2支路中不串入Rt（即把Rt短接），则当合上电源开关QS，按下起动按钮SB1后，继电器KA1得电，其触点1、2、3同时闭合。接触器KM、继电器KA2同时通电。但由于继电器的动作一般比接触器的动作灵敏、迅速，所以KA2的触点4、5先动作。触点5使KA2自锁；触点4使继电器KA1失电，使其触点1、2、3复位。于是KM失电释放，其触点6尚未完成闭合就复位，线路无法正常工作。即使一直按住SB1，也无法使KA1、KM再通电。这种现象就称触点竞争。

pagenumber_ebook=108,pagenumber_book=97

图2-14　CTR防止触点竞争线路例一

现在在KA2支路中串入Rt后，情况又是怎样呢？当KA2得电，其触点1、2、3闭合后，虽然KM、KA2都同时得电，但由于通电的开始一段时间内，热敏电阻Rt处于室温，阻值较大，KA2支路中的电流较小，不足使KA2吸合，只有经过一段延时后（约0.5s），Rt的温度上升到超过其开关温度，阻值剧减，支路中的电流才上升到KA2的吸合值，KA2的触点才开始动作。如果此段延时时间足以让KM完成动作，则KM的触点6先闭合，KA1自锁。这样当KA2吸合时，其触点4断开，KA1也不会再失电释放，线路不再出现竞争现象。而且KA2的触点5闭合后还将Rt短接，从而避免了Rt连续通电，产生压降，消耗电能，保证了KA2工作的稳定。

2.例二线路

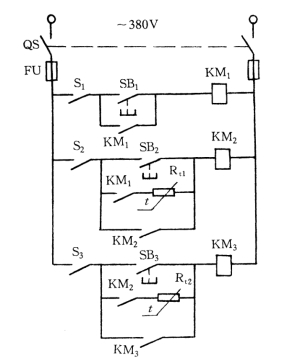

线路如图2-15所示。该线路为一组风机定时顺序起动线路，Rt1、Rt2是CTR热敏电阻。

图中，SB1～SB3为各风机的起动按钮，S1、S2、S3等为各风机的停止开关。

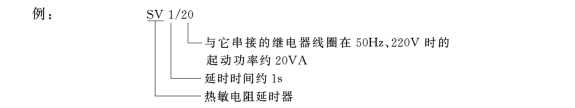

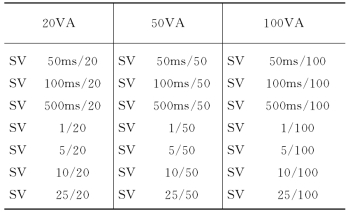

工作原理：合上电源QS，按下1号风机的起动按钮SB1，接触器KM1得电吸合并自锁，1号风机起动运行；KM1常开辅助触点闭合，使接触器KM2通过Rt1得电。由于Rt1的延时开关作用，KM2需经过一段延时后（延时时间可根据需要选用不同规格的CTR）才能吸合并自锁，2号风机起动运行。同理，2号风机起动后，需经预定的延时后，3号风机才能起动。依次类推，可将多台风机按预定的时间间隔顺序起动运行。
